Dobbel omsluttende snekkegirreduksjonsfunksjoner, applikasjoner og valgbetraktninger

Som en type fremvoksende kraftoverføringsutstyr, doble omhyllingsreduksjoner for snekkegir har blitt mye brukt de siste årene for bruksområder som heisemaskiner, små vinsjer, båndtransportører og elvesluser, takket være fordeler som høye girforhold, utmerket ytelse og lave kostnader.

Doble omhyllende snekkegirredusere er også SGRs kjerneprodukter. I denne artikkelen vil vi introdusere funksjonene, applikasjonene og valgbetraktningene til de doble omsluttende ormgirreduksjonsenhetene.

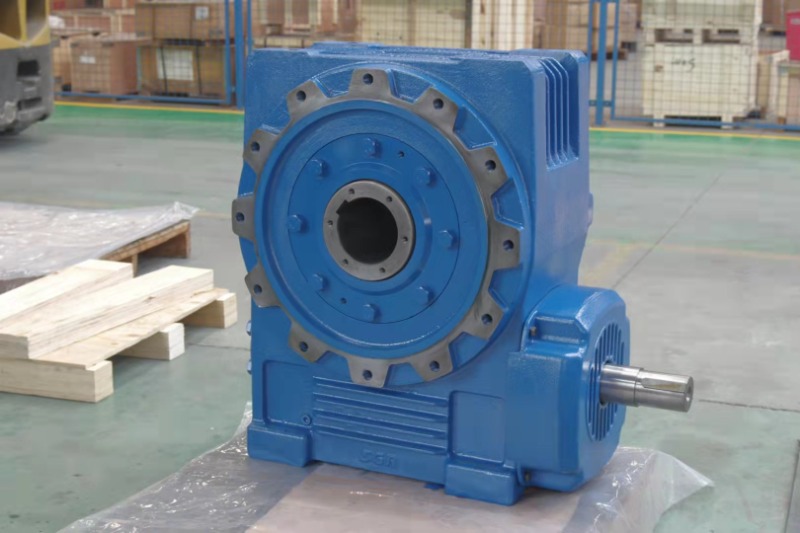

Hvordan ser en dobbel omsluttende snekkegirreduksjon ut?

En dobbel omsluttende snekkegirreduksjon består primært av en snekke og et snekkehjul; typisk er vinkelen mellom de to kryssende aksene 90°, og enheten brukes til å overføre bevegelse og kraft mellom disse ikke-parallelle, ikke-skjærende akslene. Ormen fungerer som drivelementet; utseendemessig ligner ormen en bolt, mens snekkehjulet ser mye ut som et spiralformet sylindrisk tannhjul.

Ormen er et tannhjul med en eller flere spiralformede gjenger som går i inngrep med et snekkehjul for å danne et tannhjulspar for ikke-parallelle, ikke-skjærende akser. Dens stigningsoverflate kan være sylindrisk, konisk eller toroidformet. Under drift glir og ruller tennene på ormehjulet langs den spiralformede overflaten til ormen. Ved første øyekast ser det ut som en skrue som driver et stort gir.

Det er imidlertid viktig å merke seg at driften av en dobbel omsluttende snekkegirreduksjon er ikke en standard gear-inngrepshandling; snarere involverer det gjengene som driver giret.

Egenskaper til en dobbel omsluttende ormegirreduksjon

Når motoren driver ormen til å rotere med høy hastighet, presser de spiralformede gjengene på ormen - som fungerer som en skrue - kontinuerlig mot tennene på snekkegiret, noe som får den til å rotere sakte rundt sin egen akse. Det tar mange rotasjoner av ormen for å drive snekkegiret gjennom en enkelt rotasjon; denne reduksjonen i hastighet resulterer i en økning i dreiemoment.

Imidlertid, i motsetning til standard girdrev - som primært involverer rullefriksjon kombinert med en liten mengde glidefriksjon - er snekkedrev nesten helt avhengig av glidfriksjon under hele driften. Følgelig har snekkegirreduksjoner en tendens til å generere betydelig varme og oppleve betydelig slitasje.

En dobbel omhyllende snekkegirreduksjon har følgende egenskaper:

• De tilbyr et høyt enkelt-trinns overføringsforhold, vanligvis fra 10:1 til 100:1; i kraftoverførende indekseringsmekanismer kan dette forholdet overstige 1500:1.
• Sammenkoblingshandlingen involverer linjekontakt, noe som muliggjør overføring av betydelig kraft.
• De har en kompakt struktur, jevn drift og lavt støynivå.

Hvorfor er det uunnværlige reduksjonsmidler for doble ormegir

Reduksjonsanordninger for doble snekkegir har en unik egenskap som ikke finnes i andre typer reduksjonsanordninger: selvlåsende evne.

Dette betyr at når føringsvinkelen til snekken er mindre enn den ekvivalente friksjonsvinkelen mellom girene, viser enheten reverserende selvlåsing; med andre ord, ormen kan drive ormehjulet, men ormen kan ikke drive ormen.

Denne funksjonen er avgjørende for løftemekanismer. For eksempel, i applikasjoner som løfteplattformer, elektriske taljer, ventilaktuatorer og medisinske løftesenger, vil bruk av en planetgirreduksjon eller en RV-reduksjon føre til at lasten faller fritt på grunn av omvendt rotasjon under et strømbrudd. I motsetning til dette vil en dobbel omsluttende snekkegirreduksjon låse seg på plass, og sikre absolutt sikkerhet.

De primære bruksområdene for reduksjonsanordninger for dobbel omhylling – inkludert kraner, brokraner, heiser, sceneheiser, roterende plattformer og fornøyelsesparkturer – viser ytterligere viktigheten av denne funksjonen.

Når du velger en reduksjonsgir, bør følgende faktorer tas i betraktning:

Balansere reduksjonsforhold og effektivitet

Dobbelomsluttende snekkegirreduksjoner fungerer basert på glidefriksjon. Deres reduksjonsforhold varierer typisk fra 5:1 til 100:1; jo høyere reduksjonsforholdet er, jo mindre avføringsvinkel og jo lavere effektivitet. Når du velger en dobbel omhyllende snekkegirreduksjon, er det nødvendig å vurdere både reduksjonsforholdet og effektiviteten for å velge en modell som oppfyller kravene til begge parametere.

I tillegg, for langsiktig drift, må varmeavledningstiltak vurderes - som å installere vifter eller oljekjølesystemer, eller velge et støpejernshus utstyrt med kjøleribber.

Vær oppmerksom på materialene og produksjonsprosessene til doble omhyllingsreduksjonsanordninger.

Materialene og produksjonsprosessene er kritiske faktorer som bestemmer ytelsen til dobbelomsluttende snekkegirredusere. Ledende produsenter bruker vanligvis legert stål (som 20CrMnTi) for ormen og tinnbronse (ZCuSn10P1) eller aluminiumsbronse for snekkeutstyret – materialer som tilbyr utmerkede slitasje- og friksjonsreduserende egenskaper. Komponenter gjennomgår karburering, bråkjøling og sliping for å oppnå høy hardhet og varig slitestyrke, noe som resulterer i høy overføringseffektivitet og lang levetid.

I motsetning til dette, hvis støpejern erstattes av snekkegirmaterialet i dårligere produkter, reduseres levetiden betydelig.

Avklar de faktiske driftsforholdene for applikasjonen.

Dobbelomsluttende snekkegirreduksjonsmidler har selvlåsende egenskaper som effektivt forbedrer mekanisk sikkerhet; følgelig brukes de ofte i utstyr som krever løfting, vipping, invertering eller portaktivering – slik som godsheiser, automatiserte parkeringssystemer, sceneheiser, sluseporter og sveiseposisjonere.

Når du velger en dobbel omhyllende snekkegirreduksjon, hvis enheten er beregnet på å løfte, vippe eller opprettholde posisjon (f.eks. i løfteplattformer eller porter), er dens selvlåsende evne en kritisk faktor. I tillegg, siden snekkegirredusere gir lavere støtmotstand sammenlignet med planetgirredusere, kreves det nøye vurdering hvis applikasjonen involverer sjokkbelastninger.

Sørg for kompatibilitet med hensyn til utgående dreiemoment og monteringskonfigurasjon.

Doble omhyllende snekkegirreduksjoner er først og fremst egnet for applikasjoner med lav hastighet og høyt dreiemoment. Før valg må du kontrollere at det faktiske utgangsmomentet oppfyller følgende kriterium: Faktisk utgangsmoment ≤ Nominell utgangsmoment × Servicefaktor (servicefaktoren bestemmes av belastningstypen, typisk fra 1,2 til 2,0).

I tillegg bruker de fleste vanlige produsenter modulære design for reduksjonsgir, og tilbyr ulike monteringskonfigurasjoner som fotmontering, flensmontering og hulakselmontering. Siden disse enhetene vanligvis har en rettvinklet utgang, er det viktig å bekrefte kompatibilitet med utstyrsoppsettet. Videre må oppmerksomhet rettes mot grensesnittspesifikasjoner – som akselforlengelsesdimensjoner, kilesporspesifikasjoner og flenshullsavstand – for å forhindre installasjonsproblemer på stedet.

Velg en pålitelig produsent av reduksjonsgir med dobbel omhylling

Å starte ved kilden ved å velge en pålitelig og pålitelig produsent kan spare mye trøbbel. Hvis den doble omhyllingsreduksjonen er beregnet for bruk i spesialutstyr – for eksempel marine fartøyer, heiser eller løftemaskiner – er det tilrådelig å verifisere om produsenten har de relevante industrisertifiseringene; marine applikasjoner krever for eksempel sertifisering fra Russian Maritime Register of Shipping (RS).(Forfatter, SGR, Angie Zhang)
