Hvordan velge planetgirkasser for industrielle maskiner, robotikk, bilsystemer og applikasjoner med høyt dreiemoment

Industrielle maskineri, robotikk og bilsystemer er avhengige av komponenter som kan overføre høyt dreiemoment innenfor et kompakt fotavtrykk, og få mekaniske enheter gjør dette så effektivt som en planet girkasse . Denne guiden går gjennom hvordan disse girsystemene fungerer, hvilke typer som er tilgjengelige og hva du skal veie når du velger en for en krevende applikasjon.

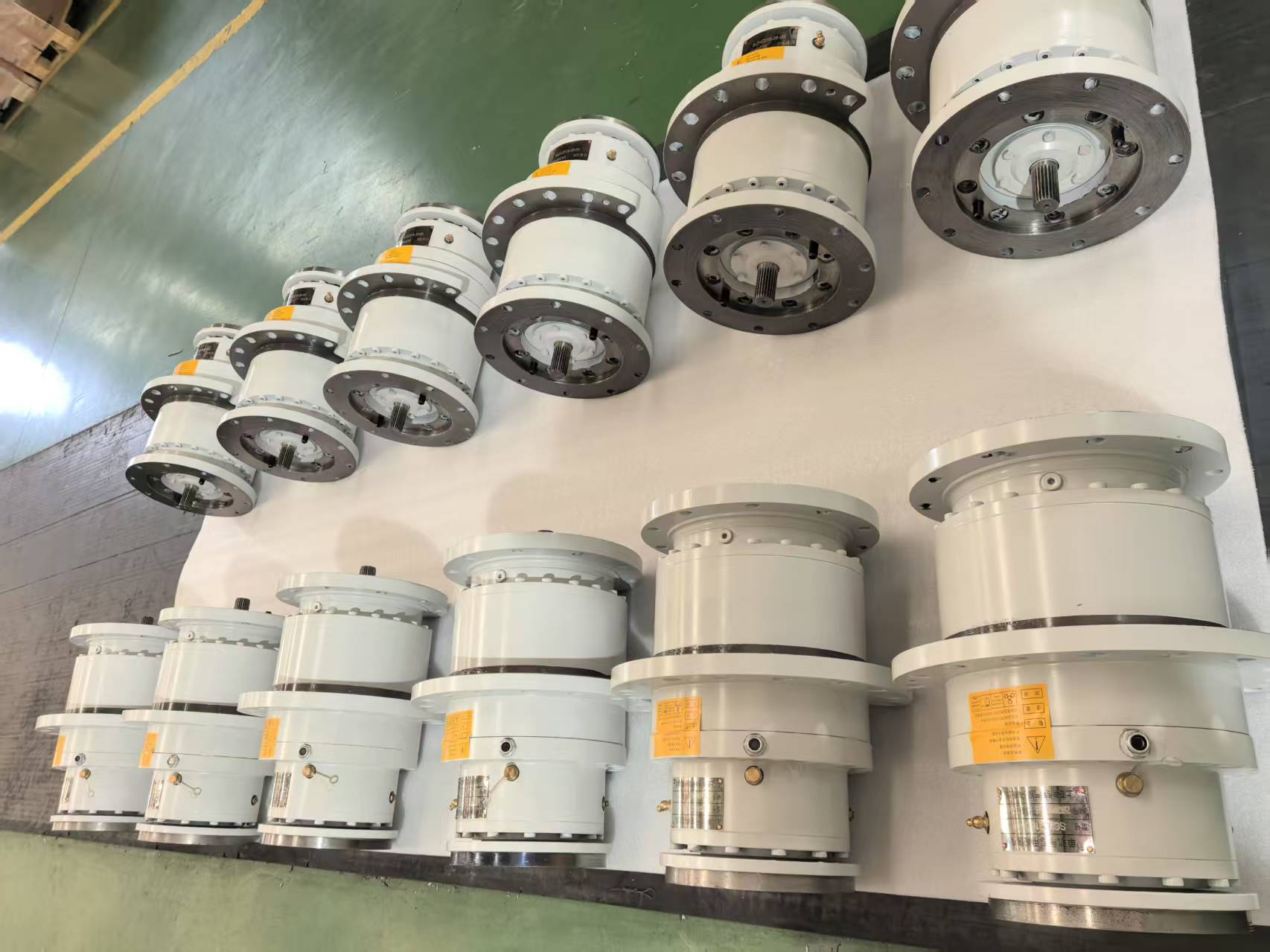

Hva er en planetgirkasse og hvordan fungerer et planetgirsystem?

En planetgirkasse, også kalt en planetgirkasse, er en girreduksjons- eller girøkningsmekanisme bygget rundt tre kjernekomponenter: et sentralt solhjul, et sett med planetgir som går i bane rundt det, og et ytre ringgir med innvendige tenner som planetgiret går i inngrep mot. Planetgirene holdes på plass av en roterende bærer, og avhengig av hvilken komponent som er fast, hvilken som er drevet, og som er utgangen, kan sammenstillingen produsere et bredt spekter av reduksjonsforhold i et veldig kompakt hus.

Planetgirsystemets struktur er det som gir denne designen med definerede egenskaper. Fordi flere planetgir deler den overførte lasten samtidig, i stedet for et enkelt tannhjul som bærer hele dreiemomentet som i et enkelt girtog, fordeles varte over flere kontaktpunkter samtidig. Dette solhjuls-planet-girring-arrangementet er sentralt for hvordan dreiemomentoverføring girkassesystemer oppnår høy kapasitet uten å kreve et proporsjonalt stort hus. Resultatet er en kompakt girreduksjonsmekanisme som passer inn i applikasjoner der plassen er begrenset, men krav til dreiemoment er høye.

Hva er hovedtypene planetgirkasser?

Planetgirkasser kategoriseres primært etter antall reduksjonsstrinn, deres akselorientering og presisjonsnivået som kreves for applikasjonen.

Entrinns planetgirkasse

En planetgirkasse med ett trinn bruker et sett med sol-, planet- og ringgir for å oppnå et moderat reduksjonsforhold. Denne konfigurasjonen er kompakt og effektiv, og den velger vanligvis når den nødvendige utvekslingen faller innenfor området og enkelt girsett praktisk talt kan levere.

Flertrinns planetgirkasse

En flertrinns planetgirkasse kobler sammen to eller flere planetgirsett i serie, med utgangen fra en trinn som driver inngangen til det neste. Dette tillater mye høyere totale reduksjonsforhold enn et enkelttrinnsdesign, selv om det legger til lengde og noe ekstra tilbakeslag på hvert trinn som legges til.

Inline planetreduksjon

En inline planetreduksjon holder inngangs- og utgangsakslene på samme akse, noe som forenkler koblingen til motorer og drevet utstyr og er en av de vanlige konfigurasjonene innen industriell automasjon.

Rettvinklet planetgirkasse

En rettvinklet planetgirkasse har et skrå- eller hypoidgirtrinn for å omdirigere kraftoverføringen med nitti grader, noe som er nyttig når plassbegrensninger eller krav til layout ikke tillater et inline-arrangement.

Presisjonsplanetgir

Et presisjonsplanetgir er produsert for strammere toleranser spesielt for å minimere tilbakeslag og posisjoneringsfeil, noe som gjør den egnet for bevegelseskontroll og robotapplikasjoner der det betyr mye som dreiemomentkapasitet.

Hvor er planetgirkasser ofte brukt?

Planet-girkasser dukker opp i et bredt spekter av det kreves en kombinasjon av høyt dreiemoment, kompakt størrelse og god kraftoverføring.

Bruk av industrielle automatiseringsmaskiner planetgirkasser mye i servodrevne akser, indekseringstabeller og pakkeutstyr, hvor presis bevegelseskontroll og repeterbar posisjonering er avgjørende. Robotikk drivsystemer er avhengige av planetgirkasser for felles aktivering, siden robotarmer trenger høy dreiemomenttetthet i et lite hus for å holde den generelle armen lett og responsiv. Transportbåndsystemer girkasseapplikasjoner favoriserer planetdesign når en kompakt kjøreenhet må håndtere variabel belastning over lang driftstimer. Biltransmisjonssystemer bruker planetgirsett inne i automatisk girkasser for å oppnå flere girforhold uten et stort antall separate girpar. Anleggsmaskiners drivenheter, inkludert i gravemaskiner og kraner, er avhengige av planetariske sluttdrev for å levere det høye dreiemomentet som trengs for tunge løft og bevegelser i kompakte hus montert direkte på hjulet eller belte.

Hvilke ytelsesegenskaper bør en planetgirkasse gi?

En godt konstruert planetgirkasse må balansere dreiemomentkapasitet, presisjon og mekanisk effektivitet avhengig av hva applikasjonen krever mest.

Girkasseytelsen med høy dreiemomenttetthet kommer direkte fra planetarrangementets lastdelingsnatur, der flere girnett fungerer parallelt i stedet for et enkelt par som bærer hele lasten. Presisjonsgirdesign med lavt tilbakeslag betyr mest i applikasjoner for bevegelseskontroll, der ethvert rotasjonsspill mellom inngang og utgang oversettes direkte til posisjoneringsfeil. Høyeffektiv kraftoverføring påvirkes av girtannkvalitet, smøring og lagervalg, siden hvert ekstra trinn eller maskepunkt introduserer noe mekanisk tap. Glatt rotasjonsgirsystemoppførsel, som betyr minimal vibrasjon og jevn utgangshastighet, avhenger av produksjonspresisjon og riktig justering mellom sol-, planet- og ringgir.

Hvordan produserer en planetgirkasse?

Å produsere en planetgirkasse involverer en sekvens av presisjonsmaskinering, varmebehandling og monteringstrinn designet for å oppnå strømtoleranser på tverr av alle girkomponenter.

Hvert av disse trinnene bidrar til den endelige ytelsen til girkassen, og å hoppe over eller forhaste ethvert trinn, spesiell varmebehandling eller innrettingskalibrering, har en tendens til å vise seg senere som for tidlig slitasje eller overdreven tilbakeslag under drift.

Hvordan er en planetgirkasse sammenlignet med andre girkassetyper?

Planetgirkasser er en av flere tilnærminger til girreduksjon, og å sammenligne dem med alternativ design bidrar til å avklare når en planetkonfigurasjon er det bedre valget.

En sammenligning av planetarisk vs orm girkasse kommer vanligvis ned til dreiemomentethet og effektivitet versus selvlåsende evne. Snekkegirkasser tilbyr sterk selvlåsende oppførsel på bekostning av lavere effektivitet, siden glidekontakten mellom snekke og hjul genererer mer friksjon enn rullekontakten i et planetgirsett. En planetarisk vs spiralgirkassesammenlikning er noe forskjellig, siden spiralformede girkasser også kan oppnå høy effektivitet, men planetarisk design tilbyr vanligvis et mindre fotavtrykk for et tilsvarende dreiemoment på grunn av deres lastdelingsgirarrangement.

Sammenligning av girreduksjon på tverr av disse systemer avhenger til syvende og siste av applikasjonens prioritet. Der sammenligning av dreiemomenttetthet favoriserer planetdesign er i plassbegrensede installasjoner som robotkoblinger eller in-wheel drives, mens snekke- og spiralgirkasser forblir vanlige i applikasjoner der kostnad, enkelhet eller selvlåsende oppførsel oppveier fordelene med en kompakt planetarisk layout.

Hva er vanlige problemer eller begrensninger for planetgirkasser?

Planet-girkasser er mekanisk robuste, men de er ikke immun mot slitasje og driftsproblemer, spesielt under krevende driftssykler.

Problemer med girkasseslitasje utvikles over tid ettersom planetgirlagrene eller nålrullene opplever gjentatt syklisk belastning, og denne slitasjen kan til slutt øke tilbakeslaget og redusere posisjoneringsnøyaktigheten. Problemer med smøresvikt i girsystemet er en vanlig årsak til for tidlig slitasje, siden utilstrekkelig eller nedbrutt smøremiddel øker friksjon og varme ved girets inngrepspunkter og lageroverflater. Symptomer på girkassestøy og vibrasjoner opptrer ofte utviklingsproblemer som tannslitasje, lagerskader eller smørehavari, og overvåking av disse sykdommene kan hjelpe med å fange opp problemer før en feil oppstår. Forskjellige forhold til planetgiret, enten det skyldes installasjonsfeil eller akselavbøyning under belastning, kan forårsake ujevn sistefordeling over planetgirene og akselerere slitasje på spesifikke tenner. Overbelastningsskader girkassesituasjoner oppstår når dreiemomentkravene overstiger enhetens nominelle kapasitet, noe som kan føre til tannbrudd, lagersvikt eller bærerdeformasjon i alvorlige tilfeller.

Hvordan velger du riktig planetgirkasse?

Å velge riktig planetgirkasse krever å matche flere tekniske parametere til de spesifikke kravene til applikasjonen i stedet for å velge størrelse eller kostnad alene.

En metodisk valgprosess starter vanligvis med å definere det nødvendige utgangsmomentet og hastigheten, deretter begrenser forholdsalternativene, og til slutt bekreftelse ved monteringskonfigurasjonen og miljøvurderingen passer installasjonen. Å hoppe over noen av disse trinnene øker risikoen for å velge en girkasse som er underdimensjonert for toppbelastninger eller som ikke passerer til kjøremotorens hastighetsområde.

Hva er den fremtidige trenden for planetarisk girkasseteknologi?

Planetarisk girkasseteknologi fortsetter å utvikle seg sammen med bredere trender innen automasjon, presisjonsproduksjon og materialteknikk.

Kompakte integrerer i økende grad av motor, girkasse og elektronikk i et enkelt hus, noe som samtidig reduserer installasjonskompleksiteten med dreiemomentet til planetdesign fordeler. Smarte girkassesystemer for tilstandsovervåking bruker innebygde sensorer for å spore vibrasjon, temperatur og smøre slik at vedlikeholdsteam kan tilstand identifisere utviklingsproblemer før de forårsaker uplanlagt nedetid. Utforming av gir med lavt støynivå har blitt en økende prioritet ettersom automatisert utstyr flytter inn i miljøer som deler med menneskelige arbeidere, noe som fører til forbedringer i tannprofildesign og produksjonspresisjon. Avansert materialgirteknikk, inkludert forbedret valg av legeringer og overflatebehandlinger, forlenger girets levetid og tillater høyere dreiemoment innenfor samme fysiske ramme. Sammen peker disse utviklingene mot planetgirkasser som er mer intelligente, mer kompakte og bedre tilpassede krav til moderne automatiserte systemer.

FAQ

Hva er en planetgirkasse?

En planetgirkasse er en girreduksjonsmekanisme bygget rundt et sentralt solhjul, kretsende planetgir og et ytre ringgir, designet for å overføre høyt dreiemoment i et kompakt hus.

Hva brukes planetgirkasse til?

En planetgirkasse brukes til å redusere hastigheten og øke dreiemomentet mellom en motor og drevet utstyr, vanligvis innen robotikk, industriell automasjon, biltransmisjoner og tungt maskineri.

Hvordan fungerer et planetgirsystem?

Et planetgirsystem fungerer ved å ha planetgir i inngrep samtidig med et sentralt solhjul og et ytre ringgir, med bæreren, solhjulet eller ringgiret som inngang, utgang eller fast element avhengig av konfigurasjonen.

Hva er fordelene med planetgirkasse?

Fordelene med en planetgirkasse inkluderer høy dreiemomenttetthet, kompakt størrelse i forhold til dreiemomentkapasitet, koaksialakselinnretting og lastdeling over flere girnett.

Planetary vs orm girkasse, hvilken er bedre?

Verken er universelt bedre, siden planetgirkasser generelt gir høyere effektivitet og dreiemomenttetthet, mens snekkegirkasser gir selvlåsende oppførsel som er nyttig i spesifikke holdeapplikasjoner.

Hvor lenge varer en planetgirkasse?

Levetiden til en planetgirkasse avhenger av faktorer som sisteforhold, smørevedlikehold og innretting, med riktig vedlikeholdte enheter som generelt gir lang driftslevetid under nominelle forhold.
