Planetary Gear Reducers: Design, Applications and Selection Guide

Hvordan gjør a Planetary Gear Reducer Arbeid?

Planetary Gear Reducers, også kjent som Epicyclic Gear Systems, består av tre hovedkomponenter: Sun Gear, Planet Gears og Ring Gear. Solutstyret sitter i sentrum mens flere planethjul roterer rundt den, alle innkalt i ringgiret. Denne kompakte ordningen gir flere fordeler i forhold til tradisjonelle girsystemer.

• Solutstyret fungerer som inngangen, vanligvis koblet til motorakselen
• Planet Gears mesh samtidig med både sol- og ringgir
• Transportøren som holder planet gir fungerer som produksjonen
• Ringutstyr kan fikses, tjene som inngang eller utgang avhengig av konfigurasjon

Sammenlignet med parallelle skaft girredusatorer, Planetary Gear Reducers Gi høyere momenttetthet, bedre belastningsfordeling og mer kompakte dimensjoner. Lasten blir delt mellom flere planetgir, noe som gir større momentkapasitet i en mindre pakke.

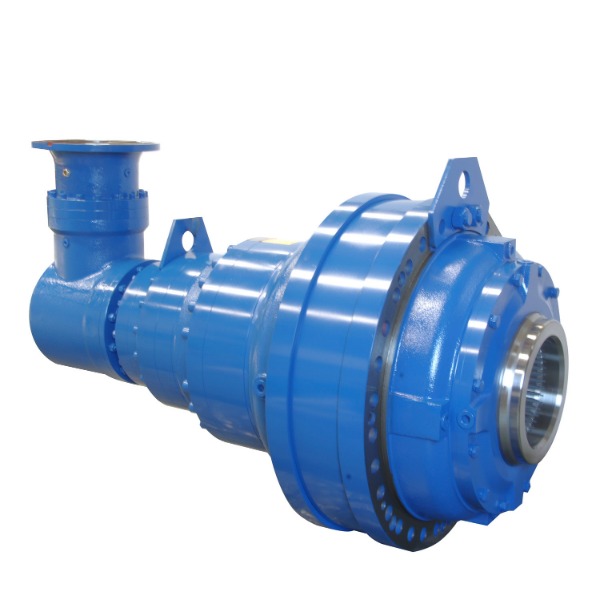

Flens inngang rett vinkel stort utgangsmoment planetarisk girkasse med motor

Fordeler med planetariske girsystemer

Den unike arkitekturen til Planetary Gear Systems gir flere ytelsesfordeler:

• Høy momenttetthet: Flere planethjul deler belastningen, og muliggjør mer dreiemoment på mindre plass
• Kompakt design: Konsentrisk ordning resulterer i mindre fotavtrykk
• Høy effektivitet: Vanligvis 95-98% per trinn på grunn av kraftplitting
• Utmerket stivhet: Flere kontaktpunkter gir stivhet
• Lav vibrasjon: Balanserte krefter reduserer vibrasjoner og støy

Velge riktig Planetarisk girkasse -forhold for søknaden din

Å velge riktig girforhold er avgjørende for optimal ytelse. Forholdet bestemmer forholdet mellom inngangshastighet og utgangsmoment. Vanlige forhold varierer fra 3: 1 til 100: 1 for en-trinns design, med flere trinns enheter som tilbyr forholdstall opp til 10.000: 1.

Faktorer som påvirker forholdet

Flere hensyn påvirker idealet planetarisk girkasse -forhold For en søknad:

• Nødvendig utgangshastighet og dreiemoment
• Tilgjengelig inngangskraft og hastighet
• Krav til dynamisk respons
• Effektivitetsmål
• Fysiske rombegrensninger

Forholdstabell for forhold

Vedlikeholdstips for Planetary Gear Reducers I industrielle applikasjoner

Riktig vedlikehold forlenger levetiden til levetiden Planetary Gear Reducers in industrial applications . Disse systemene fungerer ofte under krevende forhold, noe som gjør regelmessig omsorg viktig.

Rutinemessige vedlikeholdsprosedyrer

Et omfattende vedlikeholdsprogram bør omfatte:

• Regelmessig smørekontroller og endringer
• Vibrasjonsovervåking
• Termiske inspeksjoner
• Boltmomentbekreftelse
• SEAL integritetskontroller

Vanlige feilmodus og forebygging

Å forstå typiske feilmekanismer hjelper til med å forhindre driftsstans:

Sammenligne Planetary Gear Reducer vs Harmonic Drive Teknologier

Når du velger presisjonsreduksjonssystemer, sammenligner ingeniører ofte Planetary Gear Reducer vs Harmonic Drive løsninger. Hver teknologi har distinkte egenskaper som er tilpasset forskjellige applikasjoner.

Prestasjonssammenligning

Sentrale forskjeller mellom de to teknologiene:

• Tilbakeslag: Harmoniske stasjoner tilbyr tilbakeslag i nærheten av null mens planetariske systemer vanligvis har 1-10 lysbue-min
• Stivhet: Planetariske gir gir høyere torsjonsstivhet
• Effektivitet: Planetariske systemer er generelt mer effektive (95-98% mot 80-90%)
• Størrelse: Harmoniske stasjoner kan være mer kompakte for tilsvarende forhold

Søknadsgruppen

Forståelse Tilbakeslag i planetariske girsystemer

Tilbakeslag i planetariske girsystemer refererer til den svake bevegelsen mellom å mesh girtennene når retningen endres. Mens noe tilbakeslag er uunngåelig, kan overdreven mengder forårsake posisjoneringsfeil og vibrasjon.

Årsaker til tilbakeslag

Flere faktorer bidrar til tilbakeslag i systemet:

• Produksjonstoleranser
• Gear tannklaring
• Bærer klareringer
• Monteringsvariasjoner
• Bruk over tid

Minimere tilbakeslag i presisjonsapplikasjoner

Teknikker for å redusere tilbakeslag inkluderer:

Velger High Precision Planetary girkasser for robotikk

Robotapplikasjoner etterspørsler High Precision Planetary girkasser Det kombinerer nøyaktighet, stivhet og kompakte dimensjoner. Disse systemene må ofte håndtere dynamiske belastninger mens de opprettholder posisjoneringsrepetisjonen.

Nøkkelutvalgskriterier for robotikk

Viktige hensyn når du spesifiserer girkasser for robotapplikasjoner:

• Torsjonsstivhet
• Beslagsspesifikasjoner
• Effektivitet ved driftshastigheter
• Vekt og treghet
• Miljøforsegling

Resultatkrav etter robottype
