Planetary Gearbox vs Worm Gearbox: Hvilken er bedre?

Når de velger en girkasse for tunge industrimaskiner, sammenligner ingeniører og utstyrsprodusenter ofte to vanlige girløsninger: planetgirkasser og snekkegirkasser .

Begge kan gi høyt dreiemoment og hastighetsreduksjon, men deres overføringsprinsipper, effektivitet, dreiemomenttetthet og bruksscenarier er ganske forskjellige.

Så, hva er bedre: en planetgirkasse eller en snekkegirkasse?

Svaret avhenger av de spesifikke kravene til utstyret ditt. Hvis applikasjonen din prioriterer høyt dreiemoment, høy effektivitet, kompakt størrelse og kontinuerlig drift, er en planetgirkasse med høyt dreiemoment vanligvis det bedre valget. Hvis utstyret ditt krever høye reduksjonsforhold, lavhastighetsdrift eller selvlåsende egenskaper, kan en snekkegirkasse være mer egnet.

Denne artikkelen sammenligner planetgirkasser og snekkegir fra struktur, ytelse, bruksområder og utvalgskriterier for å hjelpe deg med å velge riktig industriell girkasse.

Hva er forskjellen mellom en planetgirkasse og en snekkegirkasse?

Den største forskjellen ligger i deres overføringsstrukturer.

En planetgirkasse består hovedsakelig av et solhjul, flere planetgir, et ringgir og en planetbærer. Flere planetgir kobles inn med solgiret og ringgiret samtidig, slik at den overførte belastningen kan fordeles over flere girnett.

Denne strukturen gir planetgirkasser et høyt dreiemoment-til-størrelse-forhold og gjør dem spesielt egnet for tunge applikasjoner der installasjonsplassen er begrenset.

En snekkegirkasse, derimot, bruker et snekke- og ormehjul for å overføre kraft. Snekken driver snekkehjulet gjennom glidende kontakt, og gir høye reduksjonsforhold i en relativt kompakt struktur.

Snekkegirkasser er spesielt nyttige når lavhastighetseffekt, høye reduksjonsforhold, jevn drift eller selvlåsende egenskaper er viktig.

Derfor er de to girkassetypene ikke direkte erstatninger i alle bruksområder. Det riktige valget avhenger av maskinens dreiemoment, hastighet, effektivitet, installasjon og sikkerhetskrav.

Planetarisk girkasse vs Snekkegirkasse: Viktige ytelsesforskjeller

Dreiemomentkapasitet

For tunge applikasjoner som krever høyt utgangsmoment, har planetgirkasser en betydelig fordel.

Planettransmisjonsstrukturen fordeler belastningen mellom flere planetgir, og reduserer belastningen som bæres av en individuell tannhjul. Dette gjør at planetgirkasser kan oppnå høy dreiemomentkapasitet samtidig som de opprettholder et relativt kompakt hus.

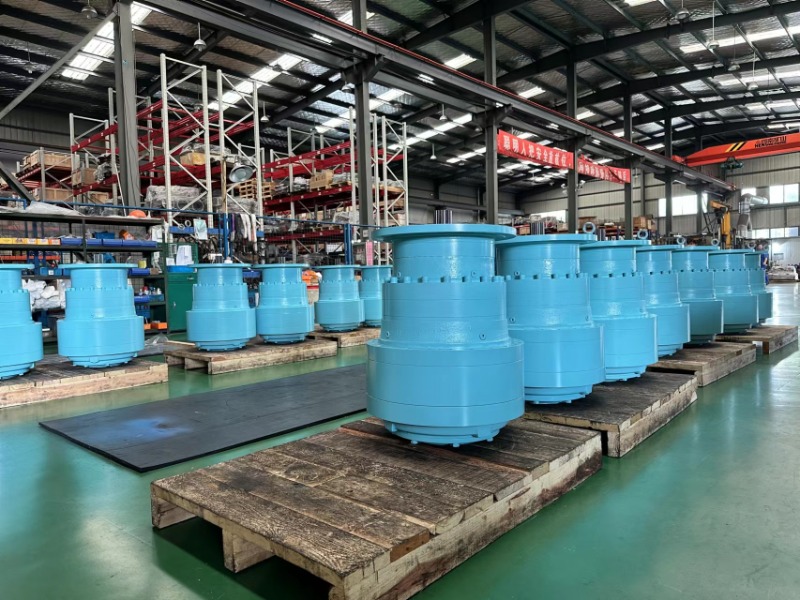

SGRs serie med planetgirkasser med høyt dreiemoment er designet for krevende bruksområder som boreutstyr, kraner, gruvemaskiner og annet tungt industrielt utstyr.

Snekkegirkasser kan også gi høyt dreiemoment, spesielt ved lave hastigheter, men deres glidekontakt genererer mer friksjon og varme. Dette kan bli en begrensende faktor i applikasjoner som krever høy kontinuerlig effekt og lange driftstimer.

Overføringseffektivitet

Effektivitet er en annen stor forskjell.

Planetgirkasser gir generelt høy mekanisk effektivitet fordi girene deres primært opererer gjennom rullende kontakt og fordeler belastningen over flere girnett.

Snekkegirkasser er avhengige av glidende kontakt mellom snekke og snekkehjul. Som et resultat er deres effektivitet generelt lavere, spesielt ved høye reduksjonsforhold.

For utstyr som opererer kontinuerlig i tusenvis av timer per år, kan effektivitetsforskjellen direkte påvirke energiforbruket og driftskostnadene.

Derfor, for 24/7 industrielt utstyr, høyeffekts drev, transportører, boreutstyr og annet energikrevende maskineri, er en planetgirkasse ofte et mer effektivt valg.

Reduksjonsforhold

Snekkegirkasser har en viktig fordel når det kreves et meget høyt reduksjonsforhold.

En snekkegirkasse kan oppnå et stort reduksjonsforhold i et relativt kompakt arrangement, noe som gjør den egnet for applikasjoner som krever svært lave utgangshastigheter.

Planetgirkasser kan også oppnå høye reduksjonsforhold gjennom flere trinn, men å legge til trinn øker girkassens lengde og kompleksitet.

Derfor, hvis du trenger svært høy utveksling og lav hastighet, er en snekkegirkasse egnet. Hvis du trenger høyt dreiemoment og høy effektivitet, er en planetgirkasse egnet.

Hvilken girkasse er bedre for tunge applikasjoner?

For tunge applikasjoner avhenger svaret av hva "heavy-duty" betyr for maskinen.

Hvis heavy-duty betyr høyt dreiemoment, sjokkbelastninger, kontinuerlig drift, høy effekttetthet og høy effektivitet, er en planetgirkasse generelt den sterkere løsningen.

Typiske bruksområder inkluderer: elektriske borerigger, hydrauliske borerigger, gruvemaskineri, anleggsmaskiner, kran- og løfteutstyr, vindkraftutstyr, beltedriftssystemer og tunge transportbånd.

Disse maskinene opplever ofte høyt startmoment, hyppige lastendringer, støtbelastninger og lange driftssykluser. Lastdelingsstrukturen til planetgirkasser gir utmerket dreiemomentkapasitet og driftsstabilitet.

Snekkegirkasser bør imidlertid ikke anses som uegnet for tung industri.

En snekkegirkasse kan være et utmerket valg når applikasjonen krever høye reduksjonsforhold, lav hastighet, rettvinklet girkasse eller selvlåsende oppførsel.

For eksempel er SGRs girkasseløsninger for tunge snekke designet for applikasjoner der selvlåsing og stabil drift med lav hastighet er viktig.

Planetary Gearbox vs Worm Gearbox: Hvilken bør du velge?

En enkel sammenligning kan hjelpe ingeniører med å ta en første beslutning:

Tabellen bør behandles som en generell teknisk sammenligning. Faktisk ytelse avhenger av girkassedesign, utveksling, smøring, belastning, hastighet og driftsforhold.

Hvordan velge riktig girkasse?

Før du kjøper en planetgirkasse eller snekkegir, bør utstyrsprodusenter vurdere flere nøkkelparametere.

Utgangsmoment

Beregn nødvendig kontinuerlig dreiemoment samt topp- og startmoment. For utstyr med støtbelastning eller hyppige start og stopp bør en passende servicefaktor også vurderes.

Reduksjonsforhold

Bestem de nødvendige inngangs- og utgangshastighetene.

Dersom utstyret krever et ekstremt høyt reduksjonsforhold og svært lav utgangshastighet, kan en snekkegirkasse gi en enklere løsning.

Hvis høyt dreiemoment og effektivitet er viktigere, kan en flertrinns planetgirkasse være mer passende.

Driftstid

For kontinuerlig bruksutstyr er overføringseffektivitet og termisk ytelse spesielt viktig.

En planetgirkasse kan være fordelaktig for utstyr som fungerer kontinuerlig fordi dens høye effektivitet bidrar til å redusere energitap og varmeutvikling.

Installasjonsplass

Hvis maskinen har strenge plassbegrensninger, bør dreiemomenttettheten vurderes.

Planetgirkasser gir høyt dreiemoment i en kompakt struktur, noe som gjør dem egnet for mobilt maskineri, boreutstyr, beltedrev og andre plassbegrensede applikasjoner.

Krav til selvlåsing

Hvis girkassen trenger å hindre omvendt rotasjon etter at motoren stopper, kan en snekkegirkasse være å foretrekke avhengig av forholdet og spesifikk design.

Selvlåsing bør imidlertid ikke automatisk behandles som en erstatning for en mekanisk brems der sikkerhetsforskrifter krever positiv lastholding.

SGR Planetary and Worm Gearbox Solutions

Å velge mellom en planetgirkasse og en snekkegirkasse betyr ikke nødvendigvis å velge mellom to konkurrerende produkter. For en erfaren girkasseprodusent kan begge transmisjonsteknologiene være verdifulle avhengig av maskinens krav.

SGR leverer både planetgirkasser med høyt dreiemoment og industrielle snekkegirkasser, slik at kundene kan velge riktig transmisjonsarkitektur for utstyret deres.

SGR planetgirkasser fokuserer på høy dreiemomenttetthet, effektiv kraftoverføring, kompakt design og kraftig drift, mens snekkegirkasseløsningene er designet for applikasjoner som krever høye reduksjonsforhold, stabil lavhastighetseffekt og selvlåsende egenskaper.

SGR utvikler også kombinerte planet- og ormoverføringsløsninger for applikasjoner som krever fordelene med begge teknologiene. Dens kombinerte planet- og ormreduksjonsreduksjon kan kombinere den høye overføringseffektiviteten til planetgir med de selvlåsende egenskapene til snekkegir med høyt forhold.

For OEM-maskinprodusenter kan girkassevalg også tilpasses i henhold til motortype, utgående dreiemoment, reduksjonsforhold, monteringskonfigurasjon, akseldesign og driftsmiljø.

Så, planetgirkasse vs ormegirkasse: hva er bedre?

Det er ikke et enkelt svar for hver søknad.

Velg en planetgirkasse med høyt dreiemoment når utstyret ditt krever: høyt dreiemoment, høy effektivitet, kompakte dimensjoner, sterk motstand mot støtbelastning og kontinuerlig kraftig drift.

Velg en snekkegirkasse når utstyret ditt prioriterer: Svært høye reduksjonsforhold, lavhastighetseffekt, rettvinklet girkasse, jevn drift og selvlåsende egenskaper.

For krevende industrimaskiner er den beste girkassen ikke nødvendigvis den med høyest dreiemoment eller lavest startpris. Den riktige løsningen er den som matcher maskinens fullstendige driftsforhold.

Som en erfaren industrigirkasseprodusent tilbyr SGR planetariske, orme- og kombinerte transmisjonsløsninger for boreutstyr, gruvemaskineri, kraner, vindkraft, transportører, anleggsmaskiner og andre industrielle applikasjoner.

Ved å evaluere dreiemoment, hastighet, forhold, effektivitet, installasjonsplass, lastegenskaper og driftsmiljø sammen, kan utstyrsprodusenter velge en girkasse som gir pålitelig ytelse og langsiktig verdi.(Forfatter, SGR, Angie Zhang)
