Presisjonsteknikk: Kontrollerer tilbakeslag og støy i planetsnekkegirsystemet

I. Etterspørselen etter girkasse med høy presisjon

Den planetarisk ormeutstyr utstyr representerer en fusjon av kraftige overføringsprinsipper, som gir høy dreiemomenttetthet, betydelige reduksjonsforhold og et kompakt fotavtrykk. I krevende applikasjoner er den primære tekniske utfordringen å kontrollere interne komponenttoleranser, spesielt inngrepsklaringen (backlash), for å sikre høy overføringsnøyaktighet og samtidig minimere støy-, vibrasjons- og hardhetsnivåer (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., en høyteknologisk bedrift som har fokusert dypt på giroverføring i over 10 år, forstår denne kompleksiteten. Vårt FoU-team, sammensatt av PhD-er og senioringeniører, har utviklet spesialisert teknologi, inkludert Planar Double-Enveloping Worm Gear Optimization Design System, som sikrer at produktene våre følger bransjetrenden mot lav vibrasjon og lavt støynivå.

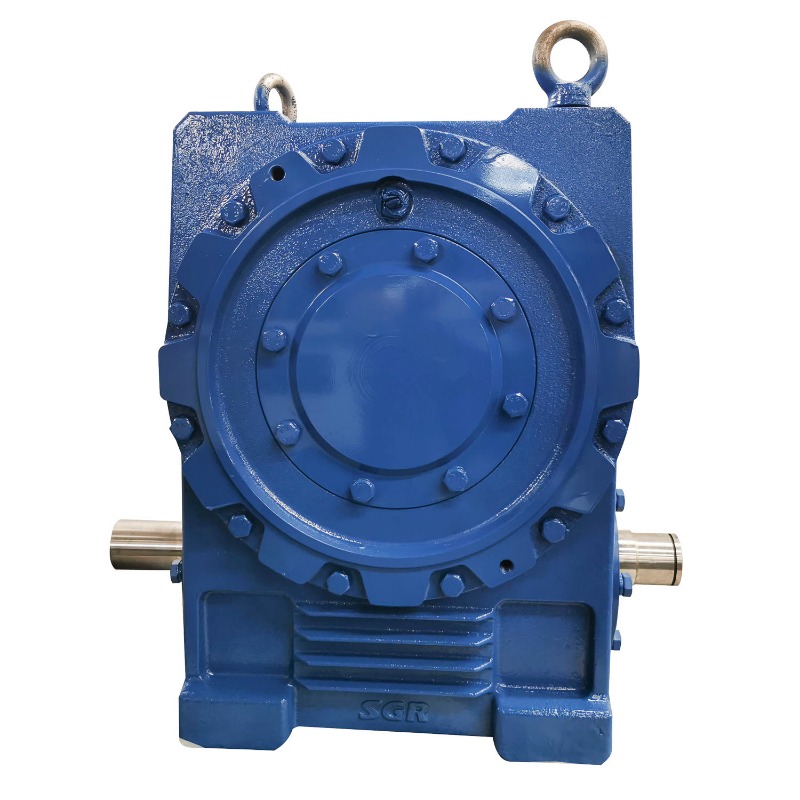

Høyeffektiv dobbelomsluttende ormgearreduksjon

II. Mekanikken til tilbakeslagskontroll

Tilbakeslag, eller periferiske klaringer mellom parrende tenner, påvirker posisjoneringsnøyaktigheten og driftsstøyen direkte. Minimering av denne klaringen er avgjørende for høytrykksmaskineri.

Strategier for Zero-Backlash Assembly: tilbakeslagskontroll i planetariske snekkegirsystemer

Effektiv tilbakeslagskontroll i planetsnekkegirsystemer krever adressering av begge stadiene av girkassen – planettrinnet (solgir, planetgir og ringgir) og snekkegirtrinnet. På planetstadiet oppnås presisjon gjennom omhyggelig kontroll av senteravstanden mellom sol- og planetgir. Dette krever ofte bruk av høyverdige lagre og strenge geometriske toleranser for planetbæreren og husets boringer.

I snekkegirstadiet er tilbakeslag fundamentalt knyttet til senteravstanden mellom snekke og snekkehjul. Strategier for minimering inkluderer:

• Kontrollert senteravstandsjustering: Bruker eksentriske inngående akselhylser eller justerbare husflenser som tillater finjustering av snekkeposisjonen under montering.
• Delte snekkehjul: Bruker og forhåndslastet delt ormehjul som tvinger kontinuerlig kontakt med snekkeprofilen, og eliminerer klaring.

III. Oppnå tannprofil og meshing presisjon

Den nøyaktige tannprofilen og overflatefinishen bestemmer direkte jevnheten av inngrepet og den resulterende støyeffekten. Det er her avansert produksjon er avgjørende.

Produksjonsteknikker og toleranser

Den største forbedringen i nøyaktighet kommer fra etterbearbeiding. Presisjonsslipeteknikkene for snekkegirtannprofil er avgjørende, spesielt for dobbelomsluttende snekkegir, der geometrien er kompleks. Sliping gir overlegen overflatefinish og tettere kontroll over den evolvente profilen sammenlignet med tradisjonell hobbing eller fresing.

Innvirkningen av girtoleranse på girkassens vibrasjonsnivå er definert av industristandarder (f.eks. International Organization for Standardization 1328-1). Å flytte fra en ISO Grade 8 (kommersiell) til en ISO Grade 5 (høy presisjon) kan redusere den dynamiske meshing-feilen med faktorer på ti, noe som direkte oversetter til betydelig lavere vibrasjons- og støynivåer.

Gear produksjonsmetoder vs. toleranse og overflatefinish

IV. Avansert metrologi og kvalitetssikring

Du kan ikke kontrollere det du ikke kan måle nøyaktig. Høypresisjonskasser krever state-of-the-art metrologi for å verifisere den komplekse geometrien til komponentene.

Verifikasjon av kompleks geometri

Verifisering av toroidgeometrien i snekkegirstadiet er en spesialisert prosess. Måleinstrumentet for toroidal snekkegirs nøyaktighet må være i stand til samtidig å måle flere geometriske parametere, inkludert ledning, profil og stigningsfeil. Shanghai SGR er utstyrt med det innenlands nyskapte måleinstrumentet for toroidal orm og platetopp, det første i Kina, sammen med 3D-målemaskiner med høy nøyaktighet. Disse instrumentene bekrefter at alle planetariske snekkegirkomponenter overholder de strengeste toleransene som kreves for lavt tilbakeslag og støy.

V. Støyreduksjonsstrategier i planetarisk ormeutstyr

Utover girnøyaktighet, påvirket støyeffekten av systemdynamikk og husdesign. En vellykket B2B-guide for tøyreduksjon i planetgirkasser må vurdere hele systemet, ikke bare girene.

Systemisk støydemping

• Smøring: Bruk av syntetiske oljer med optimal viskositet for driftshastighet og temperatur sikrer dannelsen av en stille væskefilm som demper inngrepsstøy.
• Husdesign: Hulhusets stivhet må være høy nok til å forhindre støyforsterkning gjennom vibrasjon. Vårt fokus på kompakt og modulær design forbedrer iboende stivhet og reduserer dynamisk avbøyning, og minimerer husets bidrag til det totale støynivået.
• Gearmodifikasjon: Subtile modifikasjoner av tannprofilen (kroning eller tuppavlastning) kan kompensere for mindre avbøyninger under belastning, noe som direkte reduserer NVH-effektene knyttet til innvirkningen av girtoleranse på girkassens vibrasjonsnivå under virkelige forhold.

VI. Konklusjon

Å kontrollere tilbakeslag og minimere støy i et høyytelses planetsnekkegir krever en spesialisert, integrert tilnærming, som kobler avansert design (som det plane doble omhyllingssystemet) med sterk produksjonspresisjon. Gjennom bruk av presisjonslipeteknikker for snekkegirtannprofil og validering via måleinstrumentet for toroidal ormgirnøyaktighet, sikrer Shanghai SGR Heavy Industry Machinery Co., Ltd. at girboksene våre globale strengeste NVH-kravene, tilbyr og høyteknologiske løsninger til B2B-partner.

VII. Ofte stilte spørsmål (FAQ)

1. Hva er definisjonen av tilbakeslag i et planetarisk ormutstyr, og hvorfor er kontrollen kritisk?

Tilbakeslag er klaringen mellom de ikke-drevne flankene til sammenlignende girtenner. Kontrollen er kritisk fordi overdreven tilbakeslag reduserer posisjoneringsnøyaktigheten og stivheten, noe som fører til ustabilitet, støtstøy og for tidlig slitasje, noe som er sentralt for kontroll av tilbakeslag i planetariske snekkegirsystemer.

2. Hvordan viser innvirkningen av girtoleranse på girkassens vibrasjonsnivå?

Dårlig girtoleranse fører til geometriske feil (profilavvik, pitchfeil). Disse feilene forårsaker uensartede krefter, og skaper dynamisk eksitasjon. Denne eksitasjonen overføres gjennom lagrene og huset, og manifesterer seg som hørbar vibrasjon og tøy, derav nødvendig for høyverdige ISO-toleransegrader.

3. Hva skiller presisjonsslipeteknikkene for snekkegirtannprofil fra hobbing?

Presisjonssliping skjer etter at girmaterialet er varmebehandlet og herdet. Den gir en mye fin overflatefinish og tillater korrigering av mindre forvrengninger forårsaket av varmebehandlingen, noe som resulterer i overlegen geometrisk nøyaktighet (grad 3-5 versus grad 8-10 for hobbing).

4. Hvilket spesialverktøy kreves for verifiseringen nevnt i måleinstrumentet for toroidal snekkegirs nøyaktighet?

Verifisering krever en spesialisert maskin, for eksempel et Computer Numerical Control (CNC) Gear Measuring Instrument, ofte tilpasset eller designet internt (som SGRs Toroidal Worm og Hob Measuring Instrument). Standard 3D-målemaskiner kan slites med de komplekse, ikke-involutte, tredimensjonale geometrier til den doble omhyllende ormprofilen.

5. Hvilke ikke-gir designelementer bidrar til reduksjonen som tas opp i B2B-veiledningen for støyreduksjon i planetgirkasser?

Ikke-girelementer inkluderer optimalisering av husets design (øking av veggtykkelse og ribb for å dempe resonans), valg av høykvalitets lavstøylager og bruk av passende viskositetssmøremidler som skaper en tykk, støtabsorberende væskefilm mellom tennene som griper inn.
