Modulær designbeherskelse: Servomotorintegrasjon med snekkegirhoder og kompakt automatisering

Den ** planetarisk ormeutstyr ** representerer en sammensmelting av reduksjon med høyt forhold (fra ormestadiet) og høy dreiemomenttetthet (fra planetstadiet). For automasjon og robotikk er den primære tekniske utfordringen ikke bare selve girdesignet, men den sømløse, kompakte og standardiserte integrasjonen med en rekke drivmotorer. Oppnå svært effektivt Servomotorintegrasjon med snekkegirhoder krever et robust **Modulær planetarisk snekkegirdesign** som bruker standardiserte grensesnitt og minimalt monteringsvolum.

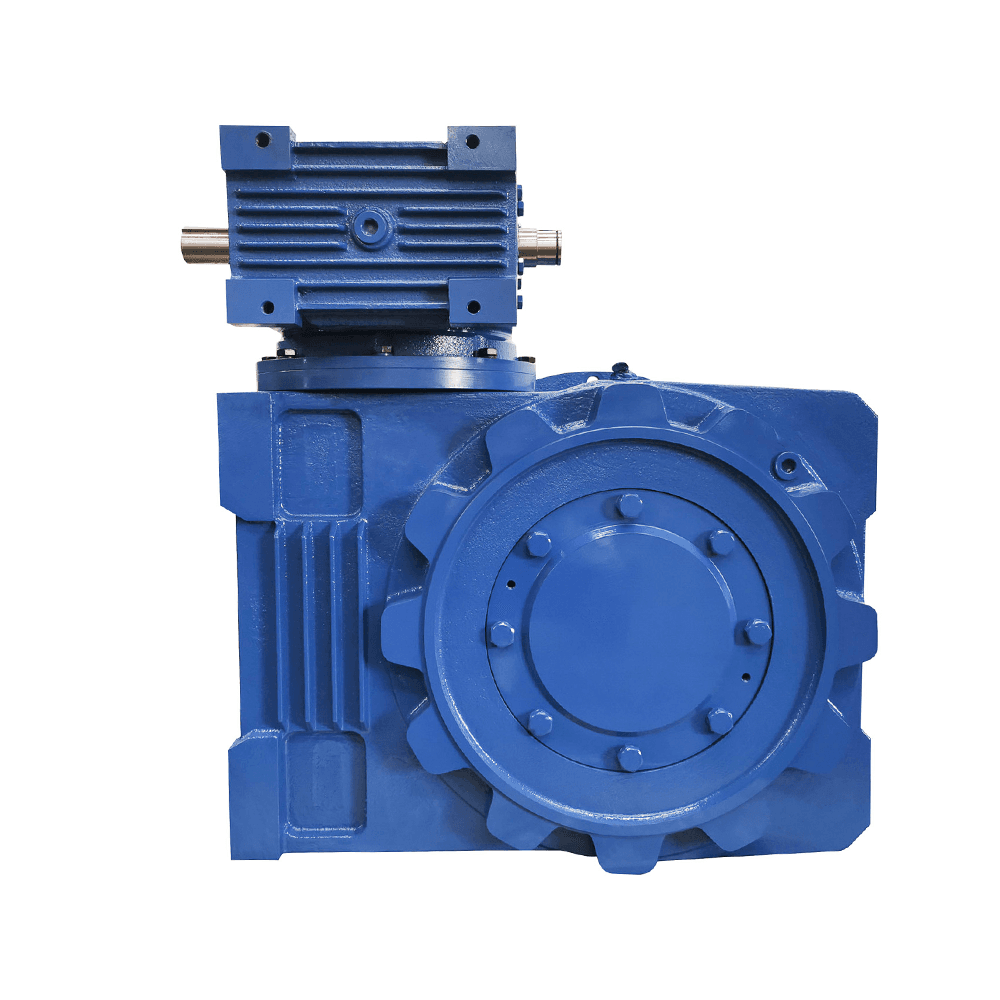

To-trinns toroidal orm Gear Reducer

Nødvendigheten av modularitet: Prinsipper for Modulær design av planetarisk ormutstyr

Modulær arkitektur lar B2B-leverandører raskt konfigurere girkasser for å matche forskjellige motorspesifikasjoner uten å konstruere nye hus for hver ordre.

Standardiserte grensesnitt for allsidighet

• **Nøkkelgrensesnittkomponenter:** Modularitet oppnås ved å segmentere girkassehuset i funksjonelle blokker, mest kritisk motoradapterflensen (inngang) og utgangsflens/akselkonfigurasjonen.
• **Fleksibilitet:** Dette gjør at kjernemekanismen for **planetsnekkegir** kan forbli uendret mens inngangsblokken byttes for å akseptere forskjellige motorrammestørrelser (f.eks. NEMA 23, 34 eller forskjellige IEC-størrelser) fra alle produsenter.

Fordeler med modulær arkitektur i lagerstyring

Fra et produksjons- og anskaffelsesperspektiv reduserer modularitet kompleksiteten dramatisk. Leverandører kan opprettholde lager av kjernegir og et mindre lager av forhåndsbearbeidede adapterflenser, noe som akselererer ledetider sammenlignet med ikke-modulære, spesialbearbeidede løsninger.

Modulær vs. tilpasset integreringstabell

Integrasjon på inngangssiden: Standardiserte motoradapterflenser for girkasser

Motoradapteren er knutepunktet for integrering. Designet dikterer både mekanisk kompatibilitet og presisjonen til drivverket.

Definere adapterflens og koblingsstandarder (f.eks. IEC/NEMA)

• **Flensstandardisering:** Standardiserte motoradapterflenser for girkasser må strengt samsvare med internasjonale dimensjoneringsstandarder (f.eks. IEC B5 eller NEMA C-Face). Dette garanterer mekanisk utskiftbarhet mellom motorer fra forskjellige globale leverandører.
• **Koblingsdesign:** Den interne koblingen må tilpasses motorakselens kilespor eller spline, ofte ved hjelp av en friksjonslås eller klemnavmekanisme. Koblingen må overføre hele inngangsmomentet pålitelig samtidig som den demper mindre vibrasjoner og sikrer aksial innretting.

Strategier for å oppnå optimal motor-girkassekonsentrisitet

Konsentrisitet, eller justering av motorakselen og girkassens inngangsaksel, er avgjørende. Feiljustering akselererer lagerslitasje og genererer støy. Presisjonsmaskinering av adapterflensen og bruk av sentreringspiloter (lokaliseringstusser) er ikke-omsettelige strategier for å minimere radiell utløp og oppnå den høye innrettingen som kreves for jevn drift i høyhastighetsapplikasjoner.

Oppnå tetthet: Den Kompakt planetarisk ormgirkasse for robotikk

Innen automasjon, spesielt robotikk og materialhåndtering, er størrelse og vekt kritiske ytelsesbegrensninger. Hybriden **planetormutstyr** gir iboende fordeler her.

Den plassbesparende fordelen med orm-planetarisk hybridstruktur

• **Fordeler med snekkeutstyr:** Det første (snekke-) trinnet gir høye reduksjonsforhold i et kompakt, vinkelrett arrangement, som forkorter den aksiale lengden til hele enheten betydelig sammenlignet med et flertrinns inline planetsystem.
• **Planetariske fordeler:** Det andre (planetariske) trinnet sikrer den høye dreiemomenttettheten som kreves for utgangen, noe som gjør **planetsnekkegiret** til et ideelt Kompakt planetarisk ormgirkasse for robotikk hvor plassen er på topp.

Konstruere huset for minimalt volum og lav vibrasjon

Effektiv Kompakt planetarisk ormgirkasse for robotikk design krever Finite Element Analysis (FEA) for å minimere husets materiale og samtidig opprettholde høy stivhet. Husets form er konstruert for å maksimere varmespredningen og gi stiv støtte for de indre lagrene, minimere avbøyning under toppbelastning og sikre lave vibrasjonsegenskaper som er avgjørende for presisjonsautomatisering.

Ytelsessynergi: Planetarisk ormdriftsoptimalisering for automatisering

Integrasjon må forbedre, ikke forringe, den generelle systemytelsen.

Tilbakeslagskontroll og torsjonsstivhet i integrerte systemer

• **Blackback:** For presisjonsautomatisering er lavt tilbakeslag kritisk. Kvaliteten på inngangskoblingen og adapteren påvirker direkte det målte systemspillet. **Planetariske snekkegir**-enheter designet for automatisering har bearbeiding med stram toleranse for å oppnå mindre enn 5 bueminutter med tilbakeslag.
• **Stivhet:** Høy torsjonsstivhet i hele det integrerte systemet – motoraksel, kobling og girkasseinngang – er nødvendig for å sikre nøyaktig, øyeblikkelig dreiemomentoverføring, som er et hovedmål for Planetarisk ormdriftsoptimalisering for automatisering .

Termisk styring i Servomotorintegrasjon med snekkegirhoder

Ormestadiet genererer iboende mer varme på grunn av glidende friksjon. Effektiv Servomotorintegrasjon med snekkegirhoder må ta hensyn til dette ved å bruke termiske overføringsblandinger ved adapterflensgrensesnittet og optimalisere husets overflateareal for å håndtere temperaturøkning, og bevare levetiden til både girsmøremiddelet og motortetningene.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Driving Gear Transmission Innovation

Shanghai SGR Heavy Industry Machinery Co., Ltd. er en høyteknologisk bedrift dedikert til giroverføringsløsninger, og prioriterer kompakte, modulære og standardiserte design med lav vibrasjon og lavt støynivå. Vårt FoU-team, bestående av PhD-er og senioringeniører, har ekspertise på å utvikle avanserte produkter, inkludert Planetary Gearbox og Planar Double-Enveloping Worm Gear Optimization Design System. Vårt fokus på presisjon støttes av avansert maskineri, inkludert det innenlands nyskapte måleinstrumentet for toroidal orm og platetopp og et kraft- og effektivitetstestsystem. Vi spesialiserer oss på **Modular planetarisk snekkegirdesign**, som sikrer at girkassene våre er effektive Servomotorintegrasjon med snekkegirhoder og møte de trange plassbegrensningene til moderne industrielt utstyr, som driver Planetarisk ormdriftsoptimalisering for automatisering globalt.

Ofte stilte spørsmål (FAQ)

1. Hva er den primære fordelen med Modulær design av planetarisk ormutstyr for innkjøpsteam?

Den primære fordelen er lagerforenkling og raskere ledetider. Modulær design gjør at én kjerne **planetarisk snekkegir**-enhet raskt kan konfigureres med forskjellige Standardiserte motoradapterflenser for girkasser , noe som reduserer behovet for å lagerføre en rekke unike girkassemodeller.

2. Hvorfor er Standardiserte motoradapterflenser for girkasser avgjørende for automasjonsprodusenter?

Standardiserte flenser (som IEC eller NEMA) sikrer mekanisk utskiftbarhet, slik at produsenter kan bytte mellom motormerker og spesifikasjoner uten å redesigne girkassens monteringsstruktur, noe som letter fleksibel innkjøp.

3. Hvordan bidrar **planetormgearet** strukturen til en Kompakt planetarisk ormgirkasse for robotikk ?

Snekketrinnet gir en stor hastighetsreduksjon i en vinkelrett (rettvinklet) orientering, noe som reduserer den totale aksiale lengden til enheten betydelig sammenlignet med et flertrinns inline planetsystem, noe som resulterer i en mer kompakt design.

4. Hvilken kritisk parameter styres av adapterflensen i Servomotorintegrasjon med snekkegirhoder ?

Adapterflensen kontrollerer konsentrisiteten (innrettingen) mellom motorakselen og girkassens inngangsaksel. Nøyaktig konsentrisitet er avgjørende for å minimere vibrasjoner, lagerslitasje og opprettholde lavt systemspill.

5. Hva er målet med Planetarisk ormdriftsoptimalisering for automatisering utover girforhold?

Optimaliseringen tar sikte på høy torsjonsstivhet og ultralavt tilbakeslag (f.eks. < 5 bueminutter) på tvers av hele det integrerte systemet, og sikrer nøyaktig, umiddelbar dreiemomentrespons som er avgjørende for applikasjoner med presisjonsbevegelseskontroll.
