Hva er den doble innhyllende ormutstyret?

I familien med mekaniske overføringsenheter er planetarisk redusering som en blendende perle, skinner sterkt og tiltrekker seg oppmerksomheten til maskinindustrien. Når det gjelder reduksjonsmidler, er det første som kommer til tankene det planetariske girreduseren. Imidlertid Dobbelt konvolusjon er også et uunnværlig "Dark Horse" -produkt innen mekanisk overføring.

Så hva er den doble innhyllende ormutstyret? Og hvordan ble det utviklet seg? I denne artikkelen vil SGR gjerne dele med deg litt kunnskap om det doble innhyllende ormutstyret.

(1) Historien til den doble innhyllende ormutstyret.

Når det gjelder dobbel konvolusjon av ormutstyrsreduksjonsmidler, må vi nevne planororm giroverføring.

Allerede i 1922 ble det produsert plane ormutstyrsoverføring i USA. På det tidspunktet ble det hovedsakelig brukt til presisjonsindeksering, for eksempel astronomiske teleskoper, utstyrsinstrumenter, sirkulære linjegraveringsmaskiner, etc., og bare store overføringsforhold var anvendelige på det tidspunktet.

I 1951 oppfant Sato fra Japan den spiralformede planet ormgiroverføring, som utvidet fra store overføringsforhold til små og mellomstore transmisjonsforhold.

I Kina startet forskningen på plane ormgir på begynnelsen av 1960 -tallet, da Mechanical Science Research Institute of the First Ministry of Machine Building Industry begynte forskning. Siden den gang har instituttet overvunnet mange tekniske vanskeligheter, og kontinuerlig redusert midtavstanden til det plane turbinparet og diameteren på ormutstyret, noe som gjør ormutstyret mer og mer presis.

I 1971 opprettet maskinanlegget til Shougang Group i Kina det første settet med flygomvirkning av ormgir basert på produksjon av spiralformede planorormgir, og brukte dem offisielt i industriell produksjon. Derfor er den doble innkonvolverende ormutstyrsreduseren utvilsomt en overføringsenhet oppfunnet av kineserne.

(2) Fordelene med dobbeltkonvolusjon

Den doble omsluttende toroidale ormeutstyrsreduseren er hovedsakelig sammensatt av en plan dobbel omsluttende toroidal orm, et ormhjul og et hus. Planen dobbel omsluttende toroidal orm bruker et plan som overordnede overflate, og gjennom relativ sirkulær bevegelse inkluderer tannoverflaten på den toroidale ormen, og bruker deretter tannoverflaten på ormen som foreldreoverflaten, og omslutter tannoverflaten på ormhjulet gjennom relativ bevegelse.

Sammenlignet med sylindriske ormer, har den doble innhyllende toroidale ormutstyrsreduseren to åpenbare fordeler. Den ene er den store bærende kapasiteten, fordi den ytre konturgeneratrisen til den doble omsluttende toroidale ormen bestemmer at flere tenner kan komme inn i meshing, øke kontaktområdet og redusere tannoverflatetrykket.

Den andre fordelen med den doble omsluttende toroidale ormredusering er dens høye effektivitet. I den doble omsluttende toroidale ormreduseren er tannoverflaten på ormen nøyaktig malt etter herding, både tannoverflatens hardhet og tannoverflate -ruhetsnivå er forbedret, noe som kan oppnå en veldig høy tannformnøyaktighet. Og fordi kontaktområdet for tannoverflater er stort og den totale lengden på kontaktlinjen økes, kan effektiviteten forbedres kraftig.

(3) Fakta om SGRs doble innhylling av ormeutstyr

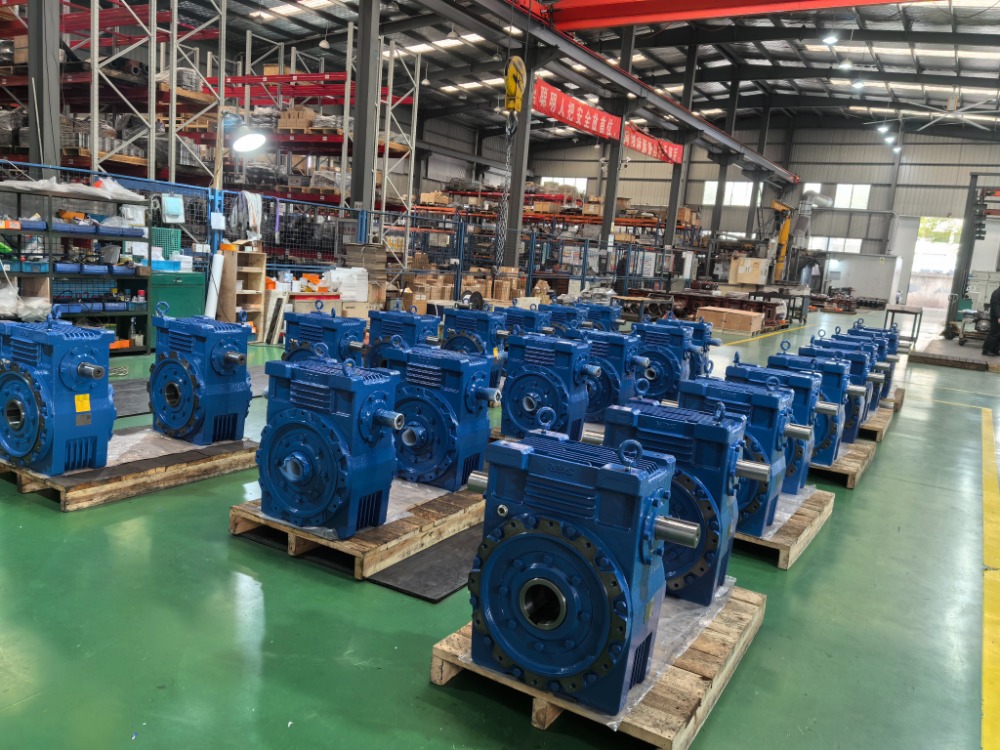

Som en pioner innen mekanisk overføring, designet og produserte den planetariske reduseringsprodusenten SGR også og produserte C -serien Double Entolying Worm Gear Reducer.

Denne doble omsluttende toroidale ormeutstyrsreduseren behandles ved å slipe etter karburisering og slukking med 20Crmnti, og ormhjulet er laget av høyytelseslegeringsbronse, som kan opprettholde langvarig slitestyrke, høy overføringseffektivitet og lang levetid. Sammenlignet med den sylindriske orm- og ormhjulsparene med de samme spesifikasjonene, forbedres den bærende kapasiteten og overføringseffektiviteten betydelig. Under betingelse av stort hastighetsforhold har den mekanisk selvlåsende ytelse, noe som effektivt kan forbedre sikkerhetsytelsen til maskineriet.

Utviklingsutviklingen med dobbel omsluttende ormreduseringsprodukter er miniatyrisering, høy hastighet, lav støy og høy pålitelighet. Den doble innkonvoltende ormreduseren av SGR, som har høy effektivitet, høy slitasje, lang levetid og høy pålitelighet, og er kontinuerlig nyskapende i design, prosess, produksjon og montering, vil helt sikkert bli foretrukket av markedet. （Forfatter: SGR, Angie Zhang）
