Markedstrender for snekkerreduksjon i 2026

Ettersom industrimaskineri fortsetter å bevege seg mot høyere effektivitet, større lastekapasitet og mer kompakte overføringssystemer, forblir snekkegirreduksjoner en viktig kraftoverføringsløsning for tunge og høye applikasjoner.

A reduksjon av snekkegir konverterer høyhastighets motorinngang til utgang med lavere hastighet og høyere dreiemoment gjennom samspillet mellom en snekkeaksel og et snekkehjul. Sammenlignet med mange konvensjonelle overføringsløsninger, snekkegirkasser er verdsatt for sin kompakte struktur, høye reduksjonsforhold, jevn drift og, under passende designforhold, selvlåsende egenskaper.

Samtidig står konvensjonell sylindrisk snekkegirteknologi overfor økende utfordringer i applikasjoner som krever høyere dreiemoment, lengre levetid og forbedret transmisjonseffektivitet.

Dette er en grunn dobbelomsluttende snekkegirkasser tiltrekker seg økende oppmerksomhet innen industriell kraftoverføring.

Med mer enn ti års erfaring innen overføringsteknologi for snekkegir har Shanghai SGR Heavy Industry Machinery Co., Ltd. utviklet sin C-serie med dobbel omhylling av snekkegirkasse for å tilby transmisjonsløsninger med høyt dreiemoment for krevende industrielle applikasjoner.

1. Det skiftende markedet for industrielle ormutstyrsreduksjoner

Snekkegirreduksjoner er mye brukt på tvers av industrisektorer der hastighetsreduksjon, dreiemomentmultiplikasjon, kompakt installasjon og pålitelig kraftoverføring er nødvendig.

Typiske bruksområder inkluderer: materialhåndteringsutstyr, transportører, løfte- og heisemaskiner, gruveutstyr, metallurgisk maskineri, industrielle miksere, marineutstyr, pakkemaskiner, produksjonslinjer og tungt industrimaskineri.

Ettersom industrielt utstyr blir større og mer automatisert, møter girkasseprodusenter stadig mer krevende krav.

Kunder ser ikke lenger bare etter en grunnleggende hastighetsreduksjon for ormen. De krever i økende grad: høyere utgangsmoment, større bæreevne, lengre levetid, stabil drift under kontinuerlig drift, lavere vibrasjoner og støy, fleksible monteringskonfigurasjoner, bedre overføringseffektivitet og tilpassede inngangs- og utgangsarrangementer.

Disse kravene driver utviklingen av høyytelsesteknologi for snekkegiroverføring.

Blant dem har den doble snekkegirkassen blitt en viktig løsning for bruksområder der konvensjonelle sylindriske snekkegirreduksjoner kanskje ikke gir tilstrekkelig lastekapasitet.

2. Hva er en dobbelomsluttende snekkegirkasse?

A dobbelomsluttende snekkegirkasse er en spesialisert type snekkegiroverføring designet for å øke kontaktområdet mellom snekkehjulet og snekkehjulet.

I et konvensjonelt sylindrisk snekkegirsett har snekken generelt en sylindrisk geometri, mens snekkehjulet er designet for å pakke seg delvis rundt ormen.

I et dobbelomsluttende snekkegirsystem har både ormen og snekkehjulet omsluttende geometrier. Ormen har en timeglasslignende profil, slik at ormehjulet kan omringe ormen mer effektivt.

Denne geometrien skaper et større effektivt kontaktområde og lar flere tenner delta i lastoverføringen samtidig.

Som et resultat kan transmisjonssystemet oppnå forbedret lastfordeling og høyere dreiemomentoverføringsevne.

SGRs tekniske informasjon beskriver C-seriens dobbeltomsluttende snekkegirtransmisjon som et multi-tann-inngrepssystem, med ormen produsert av herdet 20CrMnTi-materiale og ormehjulet laget av høyytelses legert bronse.

Denne designen er spesielt verdifull for industrimaskiner som opererer under høy belastning og krevende arbeidsforhold.

3. Hvorfor er dobbelomsluttende snekkeutstyrsteknologi viktig?

Hovedfordelen med en dobbelomsluttende snekkegirkasse er ikke bare strukturen, men måten strukturen endrer fordelingen av transmisjonsbelastninger på.

Større kontaktområde

Den omsluttende tannprofilen øker kontaktområdet mellom snekke og snekkehjul.

I stedet for å konsentrere belastningen på et relativt begrenset kontaktområde, kan flere tenner delta i dreiemomentoverføring.

Dette bidrar til å fordele belastningen mer effektivt og kan redusere lokalisert tannbelastning.

Høyere dreiemomentkapasitet

For tunge maskiner er utgående dreiemoment en av de viktigste parametrene for valg av girkasse.

SGRs produktserie i C-serien inkluderer dobbelomsluttende snekkegirkasser med utgående dreiemomentspesifikasjoner som når opptil 160 000 N·m, avhengig av konfigurasjon.

Dette gjør teknologien egnet for applikasjoner der det kreves høyt dreiemoment og relativt lav utgangshastighet.

Forbedret slitestyrke

Materialvalg og varmebehandling er også avgjørende for levetiden til snekkegirkassen.

SGR bruker 20CrMnTi for sine ormekomponenter og høyytelses legert bronse for ormehjulet. Ormen utsettes for karburerings-, herding- og presisjonsslipeprosesser for å forbedre overflatehardheten og slitestyrken.

I følge SGRs produktinformasjon kan ormetannens hardhet nå HRC 58–62.

Kombinasjonen av herdet stål og legert bronse er ment å gi en passende balanse mellom styrke, slitestyrke og pålitelig glidekontakt.

Jevn og stabil drift

Snekkegiroverføring er naturligvis egnet for applikasjoner som krever jevn hastighetsreduksjon.

Multi-tann-inngrepsegenskapene til dobbeltomsluttende snekkegir kan ytterligere forbedre lastfordelingen og bidra til stabil overføring.

Dette gjør teknologien egnet for industrimaskiner der vibrasjoner, støy og mekaniske støt må kontrolleres.

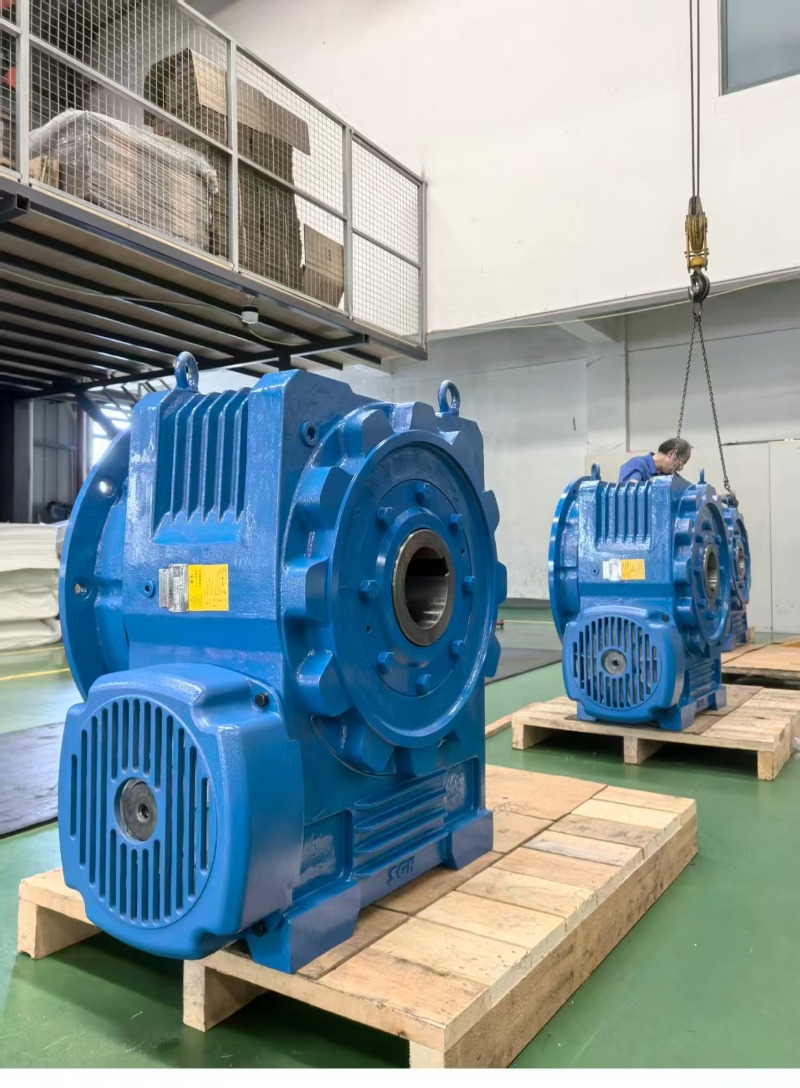

4. SGR C-serien dobbeltomsluttende snekkegirkasse

SGR har utviklet sin C-serie med dobbel omhylling av snekkegirkasse som en industriell transmisjonsløsning med høyt dreiemoment.

I følge SGRs gjeldende produktinformasjon dekker C-serien senteravstander fra 100 til 710 mm, med modulære og serialiserte designkonsepter. Spesifikke konfigurasjoner kan tilpasses i henhold til kundens krav.

Nøkkelspesifikasjoner og funksjoner inkluderer:

Den faktiske girkassekonfigurasjonen bør velges i henhold til motoreffekt, inngangshastighet, nødvendig utgangsmoment, reduksjonsforhold, driftssyklus, monteringsarrangement og driftsmiljø. SGR tilbyr også tilpassede inngangs- og utgangskonfigurasjoner for ulike maskindesign.

5. Nøkkelteknologi bak SGR Worm Gear Reducers

Å utvikle en høyytelses dobbelomsluttende snekkegirkasse krever betydelig mer enn bare å bearbeide en snekke og et snekkehjul.

Den komplekse tanngeometrien krever spesialisert design, produksjon og inspeksjonsevne.

SGR har etablert et FoU-team bestående av doktorgradsstudenter og senioringeniører og har utviklet sitt eget planar dobbel-omsluttende ormegearoptimaliseringssystem. Selskapet driver også CNC maskineringsutstyr, 3D-målemaskiner, girkassekraft- og effektivitetstestsystemer, og et toroidal orm og platetopp måleinstrument.

Disse egenskapene lar SGR kontrollere flere stadier av girkasseutvikling, inkludert:

1. Transmisjonsdesign
2. Tannprofiloptimalisering
3. Materialvalg
4. Varmebehandling
5. Presisjonsbearbeiding
6. Montering
7. Dimensjonell inspeksjon
8. Kraft- og effektivitetstesting
9. Endelig kvalitetskontroll

Denne integrerte tilnærmingen er spesielt viktig for dobbelomsluttende snekkegir fordi tannprofilens nøyaktighet direkte påvirker inngrepsytelsen, lastfordelingen og levetiden.

6. Industrielle anvendelser av dobbelomsluttende snekkegirkasser

En snekkegir med høyt dreiemoment er spesielt egnet for maskiner som krever betydelig dreiemoment ved relativt lave rotasjonshastigheter.

Gruvemaskineri

Gruveutstyr opererer ofte under tung belastning, støv, vibrasjoner og kontinuerlige driftsforhold.

En industrisnekkegir med høyt dreiemoment kan brukes i egnede transport-, løfte- og materialhåndteringssystemer der pålitelig dreiemomentoverføring er nødvendig.

Metallurgisk utstyr

Stål- og metallurgiske maskiner krever ofte robuste transmisjonssystemer som er i stand til å operere under høy belastning.

Dobbelomsluttende snekkegirteknologi kan gi en kompakt transmisjonsløsning for utvalgte kraftige drivverk.

Transportører

Transportørsystemer krever stabil og kontinuerlig kraftoverføring.

Avhengig av belastningen og hastighetskravene, kan en snekkegirreduksjon gi nødvendig reduksjonsforhold og utgående dreiemoment samtidig som den opprettholder et relativt kompakt installasjonsfotavtrykk.

Løfteutstyr

Løftemaskineri stiller høye krav til girkassens pålitelighet og lastkontroll.

Snekkegirreduksjoner kan brukes i passende løftemekanismer der høye reduksjonsforhold og holdeegenskaper er nødvendig. Imidlertid bør girkassens selvlåsende oppførsel alltid verifiseres mot den faktiske belastningen, forholdet, smøre-, effektivitets- og sikkerhetskravene i stedet for å kun antas fra girkassetypen.

Marine og industrielt utstyr

Industrielt marineutstyr, vinsjer og andre spesialmaskiner kan kreve tilpassede girkassekonfigurasjoner.

SGR tilbyr tilpassede aksel-, monterings- og inngangs-/utgangsarrangementer for å tilpasse girkassen til spesifikke utstyrsoppsett.

7. Dobbelomsluttende snekkegirkasse vs. konvensjonell snekkegirreduksjon

For utstyrsdesignere bør valget mellom en konvensjonell snekkegirkasse og en dobbelomsluttende snekkegir være basert på faktiske driftskrav.

En konvensjonell snekkegirkasse kan være tilstrekkelig for bruksområder med moderat dreiemoment og standard driftsforhold.

En dobbelomsluttende snekkegirkasse blir imidlertid mer attraktiv når applikasjonen krever:

• Høyere dreiemomentkapasitet
• Høyere bæreevne
• Mer effektiv lastfordeling
• Kraftig drift
• Lang levetid
• Kompakt girkassedesign
• Tilpassede industrielle girkassekonfigurasjoner

Den mer komplekse geometrien med dobbel omhylling betyr også at kravene til produksjon og kvalitetskontroll er høyere.

Derfor er det ikke bare et spørsmål om å velge en større girkasse å velge en dobbelomsluttende snekkegirkasse. Tannprofilen, materialet, varmebehandlingen, smøring, innretting, termiske forhold og driftssyklus må alle vurderes sammen.

8. Hvorfor velge SGR som produsent av snekkegir?

For kjøpere av industrielle girkasser kan girkasseprodusentens tekniske kapasitet være like viktig som produktspesifikasjonen.

SGR fokuserer på industriell giroverføring og har mer enn 15 års erfaring innen FoU og produksjon av girkasser. Produktporteføljen inkluderer planetgirkasser, dobbelomsluttende snekkegirkasser, sylindriske snekkegirreduksjoner og tilpassede girløsninger.

SGRs styrker inkluderer:

Profesjonelt FoU-team
PhD-er og senioringeniører deltar i girkassedesign og transmisjonsteknologiutvikling.

Spesialisert snekkeutstyrsteknologi
SGR har utviklet et planart dobbelomsluttende designsystem for optimalisering av snekkegir.

Presisjonsproduksjon
CNC-maskinering og spesialutstyr brukes til komplekse girkomponenter.

Inspeksjon og testing
SGR bruker 3D-måleutstyr, måleutstyr for snekke og kokeplater, og testsystemer for girkassekraft og effektivitet.

Tilpassede løsninger
Inngående aksler, utgående aksler, monteringsmetoder, utvekslinger og andre nøkkeltransmisjonskomponenter kan tilpasses i henhold til applikasjonskrav.

OEM og erstatningsløsninger
SGR opplyser at monteringsdimensjonene til dets dobbelomsluttende snekkegir kan byttes ut med CAVEX® snekkegir, mens tilpassede transmisjonskomponenter også kan leveres.

9. Fremtiden for snekkegiroverføring

Utviklingen av industrimaskiner presser girkasseteknologien mot høyere dreiemomenttetthet, bedre effektivitet, lengre levetid og større tilpasning.

For snekkegirreduksjoner handler fremtiden ikke bare om å øke girkassestørrelsen.

I stedet er teknologisk utvikling i økende grad fokusert på optimaliserte tannprofiler, avanserte materialer, presisjonsproduksjon, bedre smøresystemer, forbedret termisk styring, digital kvalitetsinspeksjon, tilpassede girkassekonfigurasjoner og høyere transmisjonseffektivitet.

Dobbelomsluttende snekkegearteknologi gir en viktig vei mot disse målene fordi dens flertanns meshing-struktur gjør det mulig for produsenter å optimalisere lastfordeling og dreiemomentoverføring.

For girkasseprodusenter betyr dette at FoU-evne, presisjonsproduksjon og testteknologi i økende grad vil bli viktige konkurransefaktorer.(Forfatter, SGR, Angie Zhang)
