3 store forskjeller mellom doble snekkegirreduksjoner og konvensjonelle snekkegir

Mange er kjent med dobbel omsluttende snekkegirreduksjon ; det er et "kjent ansikt" innen industriell kraftoverføring, mye brukt på tvers av ulike industrielle og mekaniske sektorer takket være fordeler som en kompakt struktur, jevn overføring og muligheten til å oppnå høye reduksjonsforhold.

I de senere årene har et økende antall mennesker begynt å kjøpe doble innhyllingsreduksjoner for snekkegir. Så, hva er forskjellen mellom en dobbelomsluttende snekkegirreduksjon og en konvensjonell snekkegir?

Ulike meshing-prinsipper

Konvensjonelle snekkegirdrev benytter typisk en sylindrisk snekke som går i inngrep med et spiralformet tannhjul, dette arrangementet resulterer i punkt- eller linjekontakt, et lite faktisk lastbærende område og mottakelighet for spenningskonsentrasjon, noe som fører til rask slitasje og lav effektivitet.

Den unike egenskapen til den dobbeltomsluttende toroidformede snekkegirreduksjonen ligger i dens "dobbeltomsluttende" struktur. Under snekkebearbeiding genereres en kompleks buet overflate gjennom to omsluttende bevegelser, noe som muliggjør samtidig flertann-inngrep med snekkegiret. Dette skaper en drivenhet med høyt kontaktforhold preget av en kombinasjon av overflatekontakt og flerlinjekonjugering. Fordelene med denne meshing-metoden er åpenbare: kontaktområdet økes betydelig, og dermed øker bæreevnen betydelig.

Betydelige forskjeller i mekaniske egenskaper

Oppfatningen om at snekkedrev lider av lav effektivitet er dypt inngrodd. Standard snekkedrev opererer vanligvis med bare 40–70 % effektivitet – et tall som synker betydelig etter hvert som reduksjonsforholdet øker – først og fremst på grunn av intens glidefriksjon mellom snekke- og snekkegirtannoverflatene. Videre er bæreevnen til konvensjonelle snekkedrev beskjeden, noe som gjør dem egnet for bruk med lett til middels belastning.

I motsetning til dette tilbyr dobbelomsluttende snekkegirredusere høy dreiemomenttetthet og lastbærende kapasitet. De utmerker seg i applikasjoner som krever høy utgangskraft og kompakt installasjon, samtidig som de viser overlegen motstand mot støtbelastninger og slitasje.

Det er nettopp forskjellene i mekanisk ytelse som fører til vidt forskjellige bruksområder for konvensjonelle snekkegir og dobbelomsluttende snekkegirreduksjoner. Dobbelomsluttende snekkegirreduksjoner er mye brukt i applikasjoner som krever ekstremt høy pålitelighet – som metallurgiske valseverk, gruveheiser, marine styreutstyr og tunge anleggsmaskiner – mens standard snekkegir vanligvis brukes i miljøer som transportbånd og generelt industrielt utstyr.

Produksjonsprosesser og kostnader er forskjellige

Konvensjonelle snekkegir har en enkel struktur, modne produksjonsprosesser, lave kostnader og egnethet for masseproduksjon.

I motsetning til dette, bruker dobbelomsluttende snekkegirredusere en kompleks ormeoverflategeometri som krever spesialiserte CNC-maskiner og presisjonsslipeprosesser for tannhjul; følgelig er de vanskelige og tidkrevende å produsere, medfører høyere kostnader og representerer en relativt ny type overføringsutstyr.

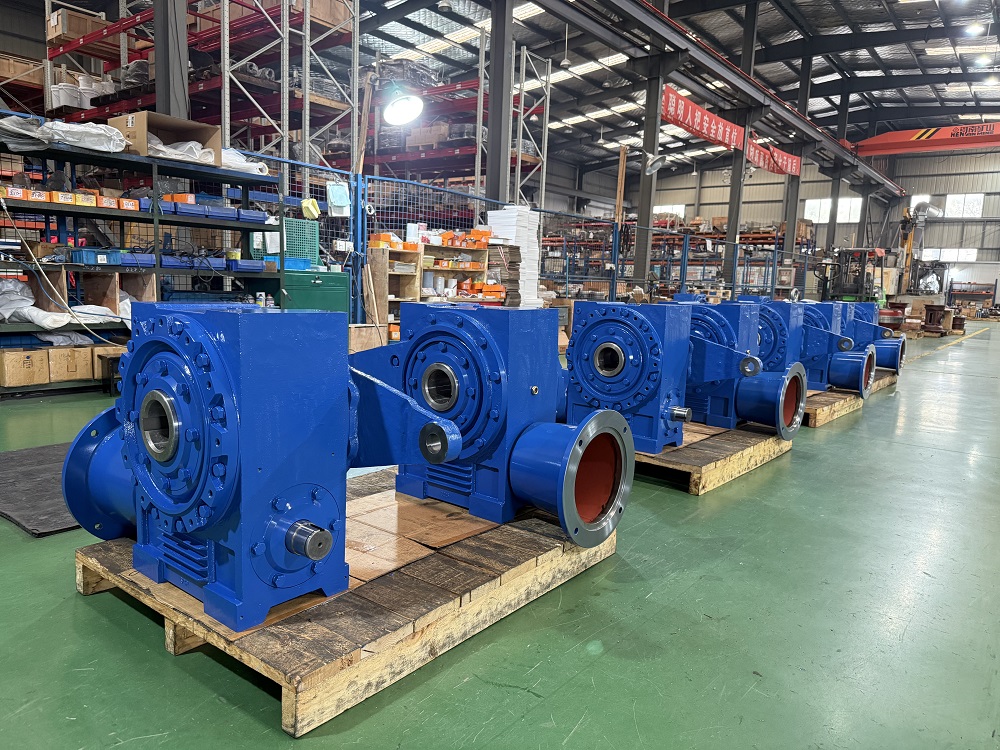

For eksempel er de dobbelomsluttende snekkegirreduksjonsenhetene utviklet og produsert av SGR preget av multi-tann-inngrep mellom ormen og snekkegiret. Snekken er laget av 20CrMnTi stål – utsatt for karburering, bråkjøling og presisjonssliping – mens snekkegiret er laget av høyytelses legert bronse, noe som sikrer langvarig slitestyrke, høy overføringseffektivitet og forlenget levetid. Sammenlignet med sylindriske snekkegirsett med samme spesifikasjoner, tilbyr disse reduksjonsenhetene betydelig høyere bæreevne og overføringseffektivitet; Videre viser de mekaniske selvlåsende egenskaper ved høye girforhold, noe som effektivt forbedrer sikkerheten til heisemaskineri.

Hva bør tas i betraktning når du velger dobbelomsluttende snekkegirreduksjon?

Snekkegirreduksjoner fungerer basert på prinsippet om glidende friksjon. Deres reduksjonsforhold varierer typisk fra 5:1 til 100:1; generelt, jo høyere reduksjonsforholdet er, desto mindre avledningsvinkel og jo lavere effektivitet. Ved valg av snekkegirredusering er det nødvendig å balansere reduksjonsforholdet mot effektiviteten og velge en modell som oppfyller kravene til begge.

I tillegg, for langvarig drift, må varmespredningstiltak vurderes - som å installere vifter eller oljekjølesystemer, eller velge et støpejernshus utstyrt med kjøleribber.

Materialene og produksjonsprosessene til reduksjonsgir for snekkegir er kritiske determinanter for ytelsen deres. Ledende produsenter bruker vanligvis legert stål (som 20CrMnTi) til ormen og tinnbronse (ZCuSn10P1) eller aluminiumsbronse for snekkeutstyret – materialer som gir utmerket slitestyrke og lav friksjon. Komponenter gjennomgår karburering, bråkjøling og sliping for å oppnå høy hardhet og varig slitestyrke, noe som resulterer i høy overføringseffektivitet og lang levetid.

I motsetning til dette, hvis støpejern erstattes av snekkegirmaterialet i dårligere produkter, reduseres levetiden drastisk.

Å løse problemet ved kilden ved å velge en pålitelig og pålitelig produsent av reduksjonsgir kan spare mye trøbbel. Hvis reduksjonsanordningen er beregnet for bruk i spesialutstyr - som marinefartøyer, heiser eller løftemaskiner - anbefales det å verifisere om produsenten har de relevante bransje-sertifiseringene; for marine applikasjoner, for eksempel, er sertifisering fra Russian Maritime Register of Shipping (RS) svært ønskelig.(Forfatter, SGR, Angie Zhang)
