En detaljert artikkel om planetarisk reduksjonsgirkasse

Innen mekanisk overføring, planetreduksjonsgirkasse , også kjent som planetgirkasser, er svært effektive overføringsmekanismer som består av flere planetgir som roterer rundt et solhjul. De reduserer ikke bare hastigheten effektivt, men forsterker også proporsjonalt dreiemomentet til motoren, og spiller en avgjørende rolle som "krafthjertet" i moderne industri.

I følge markedsundersøkelsesrapporter har den globale planetariske reduksjonsgirkasse-markedsstørrelsen overskredet 20 milliarder dollar innen 2025, og den er mye brukt i mange industrier med høy vekst som automasjonsutstyr, robotikk, vindkraft og anleggsmaskiner.

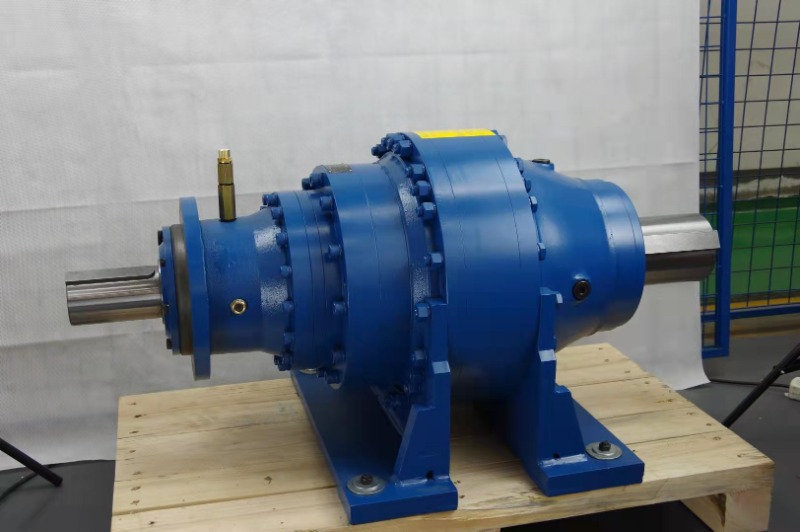

Som en ledende innenlandsk produsent av transmisjonsutstyr har SGR fokusert på forskning og utvikling og produksjon av planetariske reduksjonsgirkasser siden etableringen. N-seriens planetreduksjonsgirkasser har vunnet brukernes tillit og høy markedsanerkjennelse med deres komplette utvalg av modeller, forskjellige inngangs- og utgangsformer og høy mekanisk effektivitet.

I denne artikkelen vil jeg introdusere detaljer om egenskapene og fordelene med planetreduksjonsgirkasser og planetgirtransmisjoner.

(1) Karakteristikk av planetgirtransmisjon

Sammenlignet med tradisjonelle parallellakseldrev, har planetgirdrift betydelige tekniske fordeler:

Kraftdelt design: Flere planetgir deler belastningen, noe som forbedrer den totale bæreevnen;

Koaksial strukturdesign: Inngående aksel og utgående aksel er på samme senterlinje, noe som resulterer i en kompakt struktur;

God bevegelsesstabilitet: Planethjulene er jevnt fordelt, og treghetskreftene opphever hverandre, noe som resulterer i mer stabil drift;

Den kan realisere komposittoverføring: den støtter syntese og dekomponering av bevegelse og er egnet for komplekse kontrollscenarier.

De viktigste fordelene og ulempene med planetgirredusere:

（2） Detaljert introduksjon til fordelene med planetreduksjonsgirkasser

1. Kompakt struktur og høy bæreevne

I planetreduksjonsgirkasser resulterer koaksialoverføringsmetoden til sentralgirene og kraftdelingsegenskapene i en veldig kompakt struktur. Videre, i planetreduksjonsgirkasser er flere planetgir jevnt fordelt rundt sentralgiret for å dele belastningen, og dermed redusere belastningen på hvert gir.

I tillegg utnytter planetreduksjonsgirkassen den store innvendige inngrepskapasiteten og volumet til selve den indre girringen i sin struktur, og reduserer derved dens ytre dimensjoner, gjør den liten i størrelse, kompakt i strukturen og med stor lastekapasitet.

2. Høy overføringseffektivitet

Den symmetriske strukturen til planetgir gir balanserte krefter på hvert planetgir, og de motstående kreftene som virker på lagrene er gjensidig balansert, og reduserer derved interne friksjonstap og forbedrer overføringseffektiviteten. Med riktig design kan effektiviteten til en ett-trinns planetreduksjon nå 97% ~ 99%, langt overgå den for andre typer reduksjonsgir.

3. Stort utvekslingsforhold, muliggjør kompleks bevegelseskontroll

Ved å velge passende planetgirtransmisjonstype og girarrangement, kan et stort utvekslingsforhold oppnås med bare noen få gir. Selv med et stort utvekslingsforhold, opprettholder planetgirtransmisjoner fortsatt mange fordeler som kompakt struktur, liten vekt og liten størrelse.

4. Stabil bevegelse og sterk motstand mot slag og vibrasjoner

Fordi flere planetgir er jevnt fordelt rundt solhjulet, opphever treghetskreftene mellom planethjulene og planetbæreren hverandre, noe som gjør hele overføringsprosessen jevnere. Samtidig øker det store antallet tenner som er involvert i inngrep ytterligere systemets motstand mot støt og vibrasjoner, og sikrer stabil drift selv under komplekse arbeidsforhold.

(3) Utviklingsretning for planetgirtransmisjonsteknologi

For tiden er det mer enn 50 standardseriedesign av evolvente planetgirtransmisjoner over hele verden, og en rekke nye strukturer har blitt avledet, for eksempel planetariske cykloidale reduksjonsgir, harmoniske reduksjonsmidler og dobbeltringredusere, for å møte de forskjellige behovene til forskjellige bransjer.

Med oppgradering av materialer og forbedring av varmebehandlingsprosesser, bruker nåværende planetreduksjonsgirkasser generelt kjemiske varmebehandlinger som karburering og nitrering under produksjonsprosessen for å forbedre overflatehardheten og slitestyrken til girene.

For øyeblikket har presisjonen for produksjon av gir nådd nivå 6 eller høyere. I fremtiden, ved å forbedre hardheten og presisjonen, kan planetreduksjonsgirkasser oppnå mindre girstørrelser samtidig som den opprettholder bæreevnen, og sparer energi ytterligere.

Med utviklingen av industri og maskiner vil modulær design av planetreduksjonsgirkasser bli mer utbredt. Produsenter av planetreduksjonsgirkasser vil kombinere og konfigurere gir i henhold til ulike brukerapplikasjonsbehov, og forbedre tilpasningsevnen og fleksibiliteten.

Videre, med utviklingen av intelligent produksjon, vil fremtidige planetreduksjonsgirkasser bli dypt integrert med servodrifter, kontrollsystemer og andre teknologier for å skape intelligente integrerte transmisjonsløsninger.（Forfatter: SGR, Angie Zhang）
