Koaksial basemontert planetgirkasse: En kraftig drivløsning

Kraftige industrimaskiner krever et overføringssystem som er i stand til å levere høyt dreiemoment på en sikker måte, samtidig som det er kompakt, effektivt og enkelt å integrere i det totale maskindesignet. Blant de forskjellige typene industrielle girreduksjoner som er tilgjengelige, gir den koaksiale basemonterte planetgirkassen en effektiv løsning for mange krevende bruksområder.

Denne typen planetgirkasse kombinerer med viktige strukturelle egenskaper: inngangen og utgangen er anordnet koaksialt, mens girkassen er sikkert støttet gjennom en basemontert konfigurasjon. Kombinert med lastdelingsegenskapene til planetgir gir denne designen en kompakt overføringsløsning for industrimaskiner som krever høyt dreiemoment og stabil kraftoverføring.

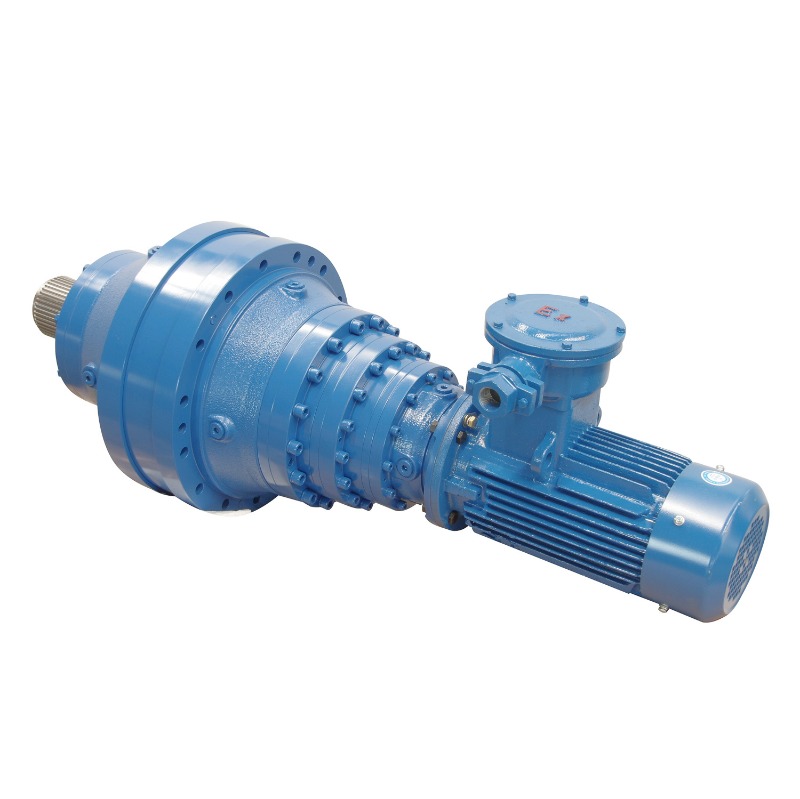

SGRs N-serie inkluderer et dreiemoment koaksial planetgirkasse konfigurasjoner for krevende industrielle applikasjoner. Produktfamilien bruker en modulær design og støtter forskjellige inngangs-, utgangs-, monterings- og flertrinnskonfigurasjoner. SGR spesifiserer et utgangsmomentområde på opptil T2 ≤ 750 000 N·m og og utvekslingsforhold på i ≥ 3 for den refererte produktserien.

Så, hva er egentlig en koaksial basemontert planetgirkasse, hvilke fordeler gir den, og hvordan bør ingeniører velge en for tungt utstyr?

Denne artikkelen forklarer det grunnleggende.

01. Hva er en koaksial basemontert planetgirkasse?

En koaksial planetgirkasse er en planetgirredusering der inngangen og utgangen er arrangert langs samme sentrale akse.

Internt består av en typisk planetoverføring av et solhjul, flere planetgir, en planetbærer og et ringgir. Planettannhjulene roterer rundt solhjulet mens de samtidig kobles inn med ringgiret.

En av de største fordelene med denne ordningen er lastdeling.

I stedet for å overføre hele lasten gjennom et enkelt girpar, kan flere planetgir være med å overføre dreiemoment. Dette hjelper planetsystemet med å oppnå høy dreiemomenttetthet i en relativt kompakt struktur.

Begrepet basemontert refererer til hvordan girkassen er installert.

I stedet for utelukkende å stole på en utgående flens eller akselmontert arrangement, støttes girkassen av en monteringsbase som kan festes til maskinkonstruksjonen eller fundamentet.

Kombinasjonen av et koaksialt overføringsoppsett med en basemontert struktur gjør denne typen girkasse spesielt nyttig for industrielle maskiner der høyt dreiemoment, stabil installasjon, kompakt dimensjoner og fleksibel utstyrsintegrasjon er nødvendig.

SGRs planetariske girkasse inkluderer koaksiale konfigurasjoner med fot/base, flens og akselrelaterte monteringsløsninger, slik at forskjellige arrangementer kan velges i henhold til maskindesignet.

02. Hvordan fungerer en koaksial planetgirkasse?

Det grunnleggende arbeidsprinsippet ligner det for andre planetgirkasser.

Kraft kommer inn i planetgirsystemet gjennom inngangssiden og overføres gjennom solgiret, planetgiret, ringgiret og bæreren i henhold til den spesielle girkassekonfigurasjonen.

Nøkkelfunksjonen er at flere planetgir kan dele den overførte lasten.

Dette kraftdelingsprinsippet er spesielt verdifullt i tungt maskineri fordi det nødvendige dreiemomentet ikke trenger å overføre gjennom bare ett girnett.

Som et resultat kan planetgirkasser gi høy dreiemomentkapasitet i forhold til deres fysiske dimensjoner.

I et koaksialt arrangement forblir inngangen og utgangen på samme akse, og produserer en strømlinjeformet kraftoverføringsbane som kan forenkle integrering i mange maskinoppsett.

Når et høyere reduksjonsforhold er nødvendig, kan flere planetrinn kobles i serie. SGRs refererte koaksiale planetgirkasse er basert på en svært modulær arkitektur og støtter flertrinnskombinasjoner for ulike reduksjonskrav.

03. Brann hovedfordeler med en koaksial basemontert planetgirkasse

Hvorfor er koaksiale basemonterte planetgirkasser egnet for tungt maskineri?

Det er fire store fordeler.

1. Høy dreiemomentkapasitet og pålitelig kraftoverføring

Den første fordelen er til å overføre høyt dreiemoment.

Flere planetgir deltar i kraftoverføring og lastdeling. Dette hjelper til med å fordele belastningen gjennom planetgirsystemet i stedet for å konsentrere seg om et enkelt girpar.

For tungt industrielt maskineri er dette spesielt viktig når overføringen må håndteres: høyt driftsmoment, startbelastninger, variable belastninger, gjentatte lastendringer, sjokkbelastninger og lange driftssykluser.

SGRs N-serie koaksiale girkasser inkluderer konfigurasjoner med høyt dreiemoment, med refererte kinesiske produkter som spesifiserer utgangsmoment på opptil T2 ≤ 750 000 N·m. Den faktiske girkassestørrelsen og tillatte dreiemomentet må selvfølgelig velges i henhold til de spesielle driftsforholdene og bruksområdene.

Dette gjør den koaksiale planetariske arkitekturen relevant for store industrimaskiner hvor høyt dreiemoment må overføres med begrenset installasjonsplass.

2. Kompakt struktur og jevn overføring

En annen viktig fordel er den kompakte arkitekturen.

Fordi planetgirsystemer fordeler dreiemoment gjennom flere planetgir arrangert rundt et sentralt solhjul, kan oppnå høy dreiemomenttetthet uten å kreve en for stor girkasse.

For utstyrsdesignere kan dette være spesielt verdifullt når både overføringskapasitet og installasjonsplass er viktig.

Det koaksiale arrangementet forenkler overføringsoppsettet ytterligere fordi inngangen og utgangen er plassert langs samme akse.

SGRs produktdokumentasjon identifiserer også høy overføringseffektivitet, jevn drift og lavt støynivå som kjennetegnes ved sin koaksiale planetgirkasseserie.

Disse egenskapene kommer imidlertid ikke fra den planetariske strukturen alene. Girmaterialer, varmebehandling, girnøyaktighet, lagervalg, smøring, montering og produksjonskvalitet bidrar til den faktiske driftsytelsen til en industriell girkasse.

3. Modulær design og fleksible konfigurasjoner

En av de sterke egenskapene til moderne industrielle planetgirkasser er modularitet.

En svært modulær girkasseplattform lar produsenter lage forskjellige transmisjonsløsninger ved bruk av standardiserte komponenter og forskjellige kombinasjoner.

For SGR koaksial planetgirkasseserien kan flere planetrinn kombineres for å møte ulike reduksjonskrav, med de refererte produktfamiliens dekningsforhold på i ≥ 3.

Ulike inngangsalternativer er også tilgjengelige, inkludert: N standard akselinngang, MN flensinngang og tilpassede inngangskonfigurasjoner.

Utgangssiden kan konfigureres med: sylindrisk aksel, splinet aksel, hul aksel med låseanordning, flenstilkobling og tilpassede konfigurasjoner.

SGR tilbyr også forskjellige monteringsarrangementer, inkludert basemontering, flensmontering og dreiemomentarmrelaterte konfigurasjoner.

Denne fleksibiliteten er spesielt viktig for produsenten av OEM-utstyr.

I stedet for å redesigne hele maskinen rundt en rask girkassekonfigurasjon, kan ingeniører velge et girkassearrangement som passer bedre til motoren, drevet utstyr, installasjonsplass og eksisterende mekanisk grensesnitt.

4. Stabil installasjon og sterk tilpasningsevne

For store industrielle girkasser bør montering aldri behandles som en sekundær vurdering.

Girkassen må være riktig integrert med maskinkonstruksjonen slik at laster kan overføre pålitelige uten å introdusere feiljustering eller stress.

En basemontert planetgirkasse gir en praktisk monteringsløsning for mange faste industrielle drivsystemer fordi girkassehuset kan støttes sikkert på utstyrsrammen eller fundamentet.

Avhengig av applikasjonen kan andre konfigurasjoner som flensmontering eller momentarmsmontering være mer passende.

Den riktige løsningen avhenger av faktorer inkludert: utstyrslayout, utgangstilkobling, radielle og aksiale belastninger, reaksjonsmoment, fundamentdesign, akselinnretting og vedlikeholdstilgjengelighet.

Dette er grunnen til at monteringskonfigurasjonen bør vurderes ved valg av girkasse i stedet for etter at en girkassemodell allerede er valgt.

04. Hvor brukes koaksiale basemonterte planetgirkasser?

Takket være deres høye dreiemomentkapasitet, kompakt struktur, modularitet og fleksible konfigurasjoner, koaksial planetgirkassees kan brukes i et bredt spekter av tunge industrimaskiner.

Gruveutstyr

Gruvemaskineri opererer ofte under tung belastning, vibrasjoner, støv og krevende arbeidssykluser.

Planetgirkasser kan brukes i gruveoverføringssystemer der høyt dreiemoment og kontinuerlig drift er nødvendig.

For gruvedrift bør valg av girkasse ikke bare vurdere nominelt dreiemoment, men også toppbelastninger, sjokkbelastninger, driftstid, miljøforhold og vedlikeholdskrav.

Metallurgisk utstyr

Metallurgiske maskiner krever ofte lavhastighetsoverføring med høyt dreiemoment under krevende industrielle forhold.

En koaksial basemontert planetgirkasse kan gi en kompakt drivløsning for passende tungt metallurgiske maskiner, spesielt der stabil installasjon og kontinuerlig kraftoverføring er viktig.

Transportører og materialhåndteringssystemer

Store industrielle transportører kan kreve betydelig start- og driftsmoment, spesielt ved transport av tunge bulkmaterialer.

En planetgirkasse kan redusere motorhastigheten samtidig som øker utgående dreiemoment, og gir de mekaniske egenskapene som kreves av mange transportbånds drivsystemer.

Den basemonterte konfigurasjonen kan også forenkle integrering i faste transportbånddrivstasjoner.

Løfte- og vinsjutstyr

Løsnings- og vinsjsystemer krever pålitelig dreiemomentoverføring og passende reduksjonsforhold.

Planetgirkasser er ofte vurdert for drivsystemer med høyt dreiemoment der kompakte dimensjoner er viktige.

For løfteapplikasjoner må valg av girkasse være basert på de fullstendige systemkravene, inkludert sisteforhold, bremsing, sikkerhetskrav, driftssyklus og gjeldende standarder.

Anleggsmaskiner

Tungt anleggsutstyr krever robuste transmisjonskomponenter som er i stand til å håndtere varierende belastning og krevende arbeidsmiljøer.

Avhengig av maskinarkitekturen kan planetgirkasser brukes til forskjellige kjøre-, rotasjons- eller hjelpedrivmekanismer.

Marine hjelpemaskineri

Plass kan være en viktig designbegrensning i marine maskineri.

Den høye dreiemomenttetheten og den konfigurerbare strukturen til en koaksial planetgirkasse kan gjøre den egnet for utvalgte marine hjelpedriftsapplikasjoner der kompakthet og høy dreiemomentoverføring er nødvendig.

SGRs refererte N-serie-produkt har blitt brukt på tverr av industrisektorer, inkludert anleggsmaskiner, marine hjelpemaskineri, gruvemaskineri og tekstil- og trykk-/fargingsmaskineri.

05. Koaksial vs rettvinklet planetgirkasse: Hvilken bør du velge?

Et viktig spørsmål når du velger en planetgirkasse er om maskinen trenger en koaksial eller rettvinklet girkasse.

A koaksial planetgirkasse plasserer input og output langs samme akse.

Det er derfor spesielt egnet når motoren og det drevne utstyret kan anordnes i en rett overføringslinje.

En rettvinklet planetgirkasse endrer retningen på kraftoverføringen, noe som kan være nyttig når maskinoppsettet ikke tillater at motor og utgangsutstyr installeres langs samme akse.

Ingen av designet er universelt bedre.

Dete valget avhenger først og fremst av: tilgjengelig installasjonsplass, motorposisjon, drevet utstyrsposisjon, nødvendig dreiemoment, reduksjonsforhold, inngangs- og utgangsgrensesnitt og vedlikeholdsplass.

SGRs planetgirkasseserie inkluderer både koaksiale og rettvinklede konfigurasjoner for ulike krav til akseloppsett.

06. Hvorfor velge SGR koaksiale planetgirkasser?

SGR utvikler industri planetgirkasse løsninger for krevende overføringsapplikasjoner.

Dens N-serie bruker en modulær og serialisert designfilosofi, slik at forskjellige trinn, inngangskonfigurasjoner, utgangsarrangementer og monteringsmetoder kan kombineres i henhold til applikasjonskrav. SGRs nåværende produktinformasjon viser koaksiale og rettvinklede planetkonfigurasjoner og flere monteringsløsninger.

For produksjon av gir bruker SGR 20CrMnTi legert stål, med tannhjul karburert og bråkjølt før presisjonssliping. Denne produksjonstilnærmingen er ment å gi hardheten, slitestyrken og girnøyaktigheten som kreves for krevende industrielle transmisjonsapplikasjoner.

SGR støtter også tilpasset planetgirkasse løsninger for OEM-utstyrsprodusenter, spesielt der standard katalogkonfigurasjoner ikke fullt ut kan tilfredsstille krav til dreiemoment, forhold, inngangs-/utgangsgrensesnitt, monteringsdimensjoner eller driftsforhold.

N-serien er posisjonert for industrielle applikasjoner, inkludert gruvedrift, anleggsmaskiner, marine hjelpemaskineri, løfting, materialhåndtering og annet tungt utstyr.

For kunder som vurderer alternativer til importerte industrielle planetgirkasser, posisjonerer SGR også denne serien som et lokalisert alternativ for sammenlignbare bruksområder. Den originale produktdokumentasjonen sier at serien ble utviklet med tanke på erstatning av sammenlignbare importerte reduksjoner. Ethvert erstatningsprosjekt bør likevel verifiseres teknisk i henhold til dreiemoment, forhold, dimensjoner, akselgrensesnitt, belastninger, driftssyklus og faktiske driftsforhold i stedet for å anta utskiftbarhet fra modellstørrelse alene. (Forfatter, SGR, Angie Zhang)
