Forskjellen mellom koaksiale og rettvinklede planetgirkasser

Planetariske girkasser representerer en av de mest effektive og kompakte løsningene for kraftoverføring i industrimaskineri. Å forstå de grunnleggende forskjellene mellom koaksiale og rettvinklede konfigurasjoner er avgjørende for å velge det optimale systemet for spesifikke bruksområder. Denne omfattende veiledningen utforsker både designs operasjonelle prinsipper, ytelsesegenskaper og ideelle brukstilfeller, mens den fremhever hvordan spesialiserte produsenter liker Shanghai SGR Heavy Industry Machinery Co., Ltd. utnytte avansert ingeniørarbeid for å levere høyytelsesløsninger.

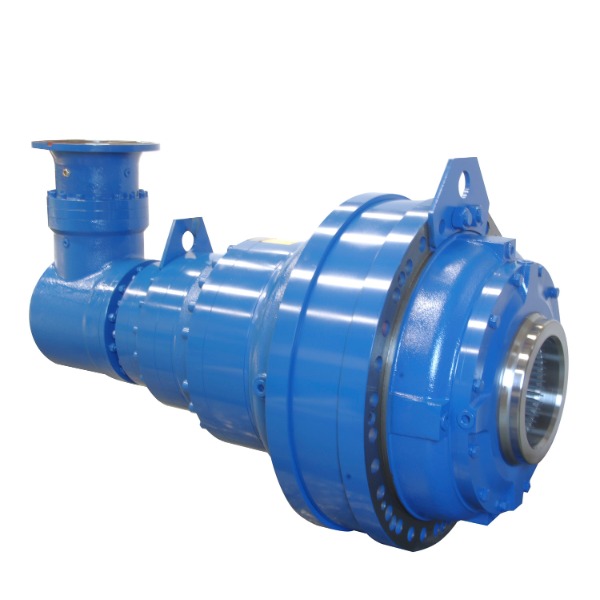

Flensinngang rett vinkel Stort utgangsmoment Planetgirkasse med motor

Forstå det grunnleggende om planetgirkassen

Før du undersøker spesifikke konfigurasjoner, er det viktig å forstå de grunnleggende prinsippene som gjør planetgirsystemer unikt effektive på tvers av mange bransjer. Planetgirkassen, også kjent som en episyklisk girkasse, har et sentralt solhjul, flere planetgir montert på en bærer og et ytre ringgir som griper inn i planetene. Dette arrangementet skaper flere kraftbaner, og fordeler belastningen over flere kontaktpunkter for eksepsjonell dreiemomenttetthet og effektivitet.

• Kompakt kraftoverføring med høye dreiemoment-til-vekt-forhold
• Flere kraftbaner som fordeler belastningen over flere girnett
• Overlegen effektivitet gjennom minimal glidfriksjon
• Nøyaktige posisjoneringsevner med minimalt tilbakeslag
• Utmerket støtdemping gjennom lastdeling

Kjernekomponenter og deres funksjoner

Hvert planetgirsystem består av flere kritiske komponenter som fungerer i harmoni for å overføre kraft effektivt. Solgiret fungerer som den sentrale inngangskomponenten, mens planetgirene roterer rundt det og samtidig går i inngrep med både sol- og ringgiret. Planetbærerenheten forbinder planetene og gir utgangen i de fleste standardkonfigurasjoner, selv om forskjellige arrangementer kan produsere forskjellige hastighetsforhold og retninger.

• Solutstyr: Sentral komponent som mottar strøm
• Planetgir: Vanligvis tre eller flere tannhjul som går i bane rundt solhjulet
• Planetbærer: Strukturell komponent som holder planetgir på plass
• Ringgir: Ytre gir med innvendige tenner som omslutter systemet
• Utgangsmekanisme: Varierer etter konfigurasjon (bærer, ring eller sol)

Koaksiale planetgirkasser: design og bruksområder

Koaksiale planetgirkasser har inngangs- og utgående aksler på linje langs samme rotasjonsakse, og skaper en enkel kraftoverføringsbane med eksepsjonell effektivitet. Denne konfigurasjonen er spesielt verdsatt i applikasjoner der plassbegrensninger og enkel justering er primære hensyn. Den iboende symmetrien til koaksiale design bidrar til balansert lastfordeling og minimal vibrasjon, noe som gjør dem ideelle for presisjonsapplikasjoner.

• Inngående og utgående aksler deler samme rotasjonsakse
• Eksepsjonell effektivitet (ofte 97 % eller høyere per trinn)
• Kompakte radielle dimensjoner med høy effekttetthet
• Minimal vibrasjon og støygenerering
• Forenklet montering og justeringsprosedyrer

Ytelseskarakteristikker for koaksiale design

Ytelsesfordelene til koaksiale planetgirkasser gjør dem egnet for krevende bruksområder på tvers av ulike bransjer. Deres høye effektivitet stammer fra minimalt krafttap gjennom girnettene, mens deres kompakte formfaktor muliggjør integrering i miljøer med begrenset plass. Den balanserte naturen til planetsystemer reduserer naturlig vibrasjoner, noe som bidrar til lengre komponentlevetid og forbedret driftsstabilitet.

Rettvinklede planetgirkasser: Design og bruksområder

Rettvinklede planetgirkasser har et vinkelgirtrinn som omdirigerer kraftoverføringen med 90 grader, og skaper allsidige løsninger for applikasjoner med vinkelrett inngangs- og utgangskrav. Denne konfigurasjonen kombinerer robustheten til planetgir med retningsfleksibiliteten til vinkelgir, og tilbyr unike fordeler ved optimalisering av maskinlayout. Den rettvinklet planetgirkasse design er spesielt fordelaktig når drivmotoren må plasseres parallelt med den drevne komponenten.

• 90-graders kraftoverføring mellom inngang og utgang
• Plassbesparende konfigurasjon for spesifikke maskinoppsett
• Kombinasjon av planet- og vinkelgirteknologier
• Utmerket monteringsfleksibilitet i trange rom
• Tilgjengelig i forskjellige utgangskonfigurasjoner (solid aksel, hul aksel)

Ytelseskarakteristikker for rettvinklede design

Rettvinklede planetgirkasser leverer unike ytelsesegenskaper som gjør dem uunnværlige i spesifikke bruksområder. Inkluderingen av et vinkelgirtrinn introduserer ulike effektivitetshensyn samtidig som det gir uvurderlig retningsfleksibilitet. Å forstå disse ytelsesparametrene er avgjørende for riktig applikasjonsutvikling og valg.

Sammenlignende analyse: koaksiale vs. rettvinklede planetgirkasser

Å velge mellom koaksiale og rettvinklede planetgirkasser krever nøye vurdering av applikasjonskrav, romlige begrensninger og ytelsesprioriteringer. Hver konfigurasjon gir distinkte fordeler som gjør den bedre egnet for spesifikke scenarier. Denne komparative analysen undersøker de kritiske forskjellene for å informere utvelgelsesprosessen.

• Akselarrangementsforskjeller og deres innvirkning på maskindesign
• Effektivitetssammenligninger på tvers av driftsområder
• Dreiemomenttetthet og kraftoverføringsevne
• Applikasjonsspesifikke fordeler og begrensninger
• Kostnadshensyn gjennom utstyrets livssyklus

Sammenligning av effektivitet og kraftoverføring

Effektivitet representerer en av de viktigste forskjellene mellom koaksiale og rettvinklede planetgirkasser. Den direkte kraftbanen til koaksiale design minimerer energitapene, mens rettvinklede konfigurasjoner opplever ytterligere tap ved vinkelgirets grensesnitt. Denne effektivitetsforskjellen blir stadig viktigere i høysyklusapplikasjoner der energiforbruket har betydelig innvirkning på driftskostnadene.

Applikasjonsspesifikke retningslinjer for valg

Det optimale valget mellom koaksiale og rettvinklede planetgirkasser avhenger sterkt av de spesifikke brukskravene og begrensningene. Koaksialdesign utmerker seg vanligvis i applikasjoner som krever maksimal effektivitet og enkel kraftoverføring, mens rettvinklede konfigurasjoner løser spesifikke romlige utfordringer. Å forstå disse bruksretningslinjene sikrer riktig girkassevalg for langsiktig pålitelighet og ytelse.

• Koaksial foretrukket for: høyeffektive krav, direktedriftsapplikasjoner
• Rettvinklet foretrukket for: plassbegrensede layouter, 90° kraftoverføring
• Begge konfigurasjoner egnet for: applikasjoner med høyt dreiemoment, presisjonsposisjonering
• Spesielle hensyn til: tøffe miljøer, vedlikeholdstilgjengelighet
• Livssykluskostnadsfaktorer: initial investering vs. driftseffektivitet

Avansert ingeniørfag i moderne planetgirsystemer

Moderne planetgirkassedesign inkorporerer avanserte ingeniørprinsipper og produksjonsteknologier for å oppnå enestående ytelsesnivåer. Bedrifter liker Shanghai SGR Heavy Industry Machinery Co., Ltd. bruke sofistikerte designoptimaliseringssystemer og presisjonsproduksjonsutstyr for å produsere girkasser som oppfyller strenge industristandarder. Forsknings- og utviklingsteamet deres, sammensatt av doktorgrader og senioringeniører, har utviklet spesialiserte systemer inkludert Planetarisk girkasse og Planar Double-Enveloping Worm Gear Optimization Design System.

• Avansert tannprofiloptimalisering for lastfordeling
• Presisjonsproduksjon med CNC-maskiner
• Omfattende testing med kraft- og effektivitetstestsystemer
• Innovative materialer og varmebehandlingsprosesser
• Integrerte design-, produksjons- og tekniske servicesystemer

Innovasjon innen design av planetgirkasse med lite støy

Støyreduksjon representerer et betydelig fokus i moderne utvikling av planetgirkasser, spesielt ettersom industrier implementerer strengere arbeidsplass- og miljøstandarder. Avanserte ingeniørtilnærminger inkluderer optimaliserte tannmodifikasjoner, presisjonsproduksjonstoleranser og spesialiserte vibrasjonsdempende teknikker. Jakten på lavstøy planetgirkasse løsninger har blitt en konkurransedyktig differensiator blant ledende produsenter.

• Presisjonssliping av tannhjulstenner for optimale inngrepsegenskaper
• Avansert lagervalg og monteringsteknikker
• Optimalisering av husdesign for vibrasjonsdemping
• Smøresystemteknikk for støyreduksjon
• Omfattende testing med akustisk måleutstyr

Velge riktig planetgirkasse for din applikasjon

Riktig valg av planetgirkasse krever systematisk evaluering av flere tekniske parametere og driftshensyn. Utover den grunnleggende koaksiale kontra rettvinklede beslutningen, må ingeniører vurdere dreiemomentkrav, hastighetsforhold, miljøforhold og livssyklusforventninger. Dette utvalgsrammeverket hjelper til med å identifisere den optimale konfigurasjonen samtidig som man unngår vanlige fallgruver i girkassespesifikasjonene.

• Omfattende vurdering av dreiemoment og hastighetskrav
• Analyse av monteringsbegrensninger og romlige begrensninger
• Evaluering av miljøfaktorer og driftssyklus
• Hensyn til vedlikeholdskrav og tilgjengelighet
• Total eierkostnadsanalyse utover den opprinnelige kjøpesummen

Utvikling av teknisk spesifikasjon

Å lage omfattende tekniske spesifikasjoner representerer et kritisk trinn i valgprosessen for planetgirkassen. Veldefinerte spesifikasjoner sikrer at den valgte girkassen vil fungere pålitelig gjennom hele den tiltenkte levetiden samtidig som den oppfyller alle applikasjonskrav. Denne prosessen bør omfatte både ytelsesparametere og fysiske egenskaper.

FAQ

Hva er den typiske levetiden til en planetgirkasse?

Levetiden til en planetgirkasse varierer betydelig basert på bruksforhold, vedlikeholdspraksis og belastningsegenskaper. Under riktige driftsforhold med passende vedlikehold, oppnår høykvalitets planetgirkasser vanligvis 20 000 timers levetid. Kritiske faktorer som påvirker levetiden inkluderer riktig smøring, driftstemperaturer innenfor designgrenser, unngåelse av sjokkbelastninger som overskrider nominell kapasitet og innrettingspresisjon. Produsenter liker Shanghai SGR Heavy Industry Machinery Co., Ltd. konstruerer girkassene deres for forlenget levetid gjennom robust design, førsteklasses materialer og presisjonsproduksjon.

Hvordan oppnår en planetgirkasse høy dreiemomenttetthet?

Planetgirkasser oppnår eksepsjonell dreiemomenttetthet gjennom sin unike kraftdelingsarkitektur. I motsetning til konvensjonelle girarrangementer som overfører kraft gjennom et enkelt girnett, fordeler planetsystemer dreiemoment over flere planetgir samtidig. Denne lastdelingen muliggjør mer kompakt design samtidig som den håndterer høyere dreiemomentverdier. I tillegg skaper det koaksiale arrangementet en balansert kraftfordeling som minimerer lagerbelastninger og husspenninger, og bidrar ytterligere til kompakte dimensjoner. Den planetgirkasse med høyt dreiemoment konfigurasjon representerer en av de mest plasseffektive kraftoverføringsløsningene som finnes.

Kan planetgirkasser brukes i høypresisjonsapplikasjoner?

Absolutt. Planetgirkasser er usedvanlig godt egnet for høypresisjonsapplikasjoner når de er produsert med passende toleranser og presisjonskomponenter. Nøkkelpresisjonsindikatorer inkluderer lavt tilbakeslag (ofte under 1 buemin i presisjonsmodeller), høy torsjonsstivhet og utmerket posisjonell repeterbarhet. For applikasjoner som krever ekstrem presisjon, spesialisert presisjon planetgirkasse design inkluderer funksjoner som forhåndsbelastede lagre, presisjonsslipede tannhjul og optimaliserte tannprofiler. Disse egenskapene gjør planetariske girkasser ideelle for robotikk, romfart, medisinsk utstyr og andre applikasjoner som krever nøyaktig bevegelseskontroll.

Hvilket vedlikehold krever planetgirkasser?

Planetgirkasser krever relativt minimalt vedlikehold sammenlignet med mange andre kraftoverføringskomponenter, men riktig vedlikehold forlenger levetiden betydelig. Primære vedlikeholdsaktiviteter inkluderer regelmessig smøring i henhold til produsentens spesifikasjoner, periodisk inspeksjon for tetningsintegritet og overvåking for uvanlig støy eller temperaturøkninger. Moderne vedlikehold av planetgirkasse praksis legger vekt på tilstandsbasert overvåking i stedet for utskifting med fast intervall, ved å bruke vibrasjonsanalyse, oljeanalyse og termisk overvåking for å forutsi vedlikeholdsbehov før feil oppstår.

Hvordan velger jeg mellom inline- og rettvinklede planetgirkasser?

Valget mellom inline (koaksiale) og rettvinklede planetgirkasser avhenger primært av romlige begrensninger og effektivitetskrav innenfor din spesifikke applikasjon. Koaksialdesign gir høyere effektivitet og vanligvis større dreiemomenttetthet, noe som gjør dem ideelle når inn- og utjustering er enkel. Rettvinklede konfigurasjoner løser romlige utfordringer der drivkraften må plasseres vinkelrett på den drevne komponenten, men med en liten effektivitetsavveining på grunn av det ekstra vinkelgiretrinnet. Vurder hele systemoppsettet, tilgjengelighet for vedlikehold og effektivitetskrav når du tar denne grunnleggende valgbeslutningen.
