Sammenligningen av egenskapene til planetgirredusere og snekkegirredusere

En redusering er en mellommekanisme som forbinder strømkilden og aktuatoren, tilpasser hastighet og overfører dreiemoment. Det finnes mange typer reduksjonsmidler, inkludert harmoniske reduksjonsmidler, RV-redusere, planetgir reduksjonsgir , og reduksjonsgir for snekkegir.

Blant disse reduksjonstypene er planetgirreduksjoner og snekkegirreduksjoner begge svært vanlige i mekanisk transmisjon og industriell automatisering, og er hovedproduktene til Shanghai SGR Heavy Industry Machinery Co., Ltd., en veletablert reduksjonsprodusent. Med over 15 års erfaring innen FoU og produksjon av industrielle reduksjonsmidler, har SGR utarbeidet en detaljert sammenligning mellom planetgirreduksjoner og snekkegirreduksjoner.

(1) Planetgirredusering

En planetgirreduksjon er en mekanisk overføringsenhet som består av et solhjul, planetgir, en planetbærer og et internt ringgir. Den overfører kraft ved å rotere en serie planetgir rundt et sentralt solhjul, og kan oppnå en stor dreiemomentforsterkende effekt på relativt liten plass.

Fire hovedtrekk ved planetgirredusering:

1. Høy overføringseffektivitet og kompakt struktur

Overføringseffektiviteten til planetgirredusere er vanligvis over 90 %, med lavt energitap og høy overføringseffektivitet. Planetgirreduksjoner bruker et planetgirsystem med en relativt kompakt struktur, noe som gjør dem egnet for bruksscenarier med begrenset plass.

2. Bredt overføringsforhold og sterk bæreevne

Planetariske girreduksjoner kan oppnå et større utvekslingsforhold ved å kombinere gir i forskjellige størrelser. Fordi flere gir fungerer samtidig, har planetgirredusere en høyere belastningskapasitet og tåler større radielle og aksiale belastninger.

3. God stabilitet og presis kontroll

Girene i en planetgirreduksjon er jevnt fordelt, og belastningene på hver komponent er balansert, noe som gir bedre stabilitet og jevnhet. For tiden bruker de fleste planetgirredusere en design med lavt slørslag, som reduserer sløret, forbedrer overføringsnøyaktigheten og sikrer overføringsnøyaktighet og stabilitet under langvarig drift.

4. Lang levetid og bred bruk

Den ensartede kraften på girene og den høykvalitets produksjonsprosessen gir planetreduksjonen lang levetid.

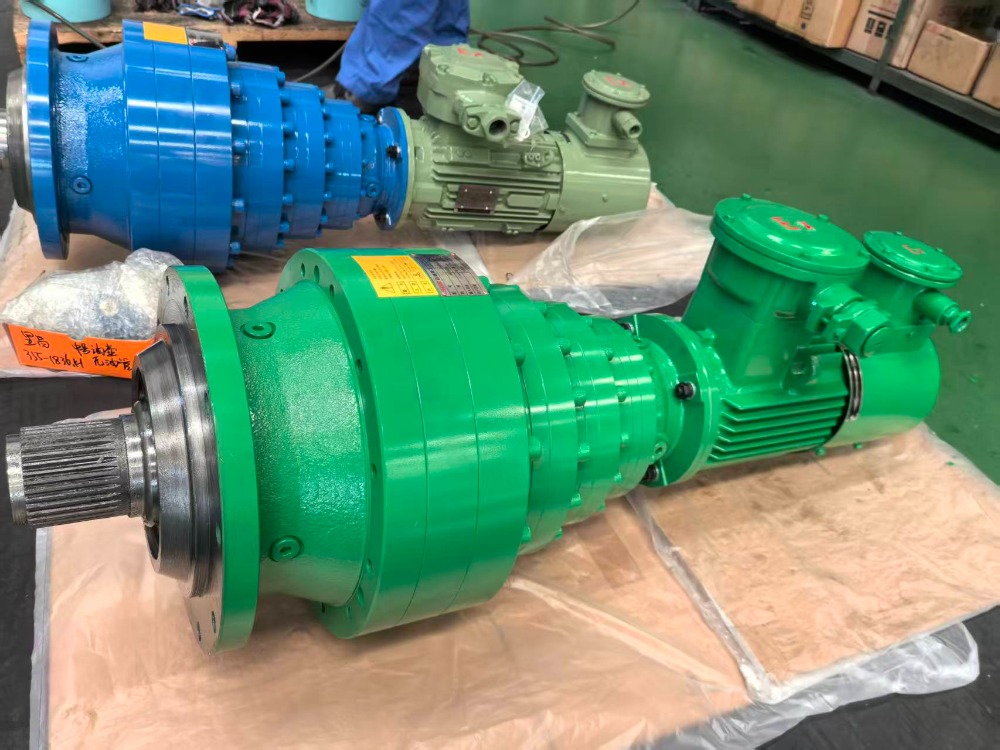

For eksempel er girene til SGRs planetgirredusere laget av 20CrMnTi, forkullet og bråkjølt, og deretter malt. De tilbyr fordeler som flertanns belastningsfordeling, stabil og pålitelig drift og høy mekanisk effektivitet. SGRs planetgirreduksjoner er mye brukt i ulike industrisektorer, inkludert anleggsmaskiner, marine hjelpemaskineri, gruvemaskineri og tekstiltrykk- og fargemaskineri.

（2） Reduksjon av snekkegir

En snekkegirreduksjon oppnår hastighetsreduksjon og dreiemomentforsterkning mellom inngangs- og utgående aksler gjennom sammenkobling av et snekkehjul og en snekke. Snekkehjulet er et tannhjul med spiralform, mens ormen er overføringsakselen, typisk i spiralform. Denne sammenkoblingen mellom de to gir snekkegirreduksjonen dens unike transmisjonsegenskaper.

Fire hovedfunksjoner ved reduksjonsgir for orm:

1. Kompakt struktur, kan oppnå stort reduksjonsforhold

Reduksjonsgir for snekkegir krever bare et snekkehjul og en snekke, noe som gjør dem relativt kompakte. De har vanligvis et stort reduksjonsforhold, fra 10:1 til 100:1 eller enda høyere, noe som muliggjør høyt dreiemoment og gjør dem egnet for applikasjoner som krever høy effekt.

2.Unik selvlåsende

Reduksjonsgir for snekkegir har en sterk selvlåsende egenskap, og forhindrer at ormen roterer ved å kjøre snekkehjulet bakover. Dette øker sikkerheten og gjør dem svært nyttige i applikasjoner hvor det er nødvendig å hindre at lasten faller fritt. Den selvlåsende funksjonen reduserer også forekomsten av ulykker innen mekanisk og industrielt felt.

3. Slitasjebestandig og slitesterk, lang levetid

Nå på markedet er reduksjonsreduksjoner vanligvis laget av bronse eller andre slitesterke materialer, og gir overlegen slitestyrke og holdbarhet. Disse materialene er egnet for langsiktige driftsforhold med høy belastning, og forlenger levetiden til snekkegirreduksjonen.

Videre bruker snekkegiret i en snekkegirreduksjon typisk en evolvent tannprofil. Denne designen sikrer jevnere inngrep mellom ormen og ormehjulet, reduserer støt og vibrasjoner, og forbedrer dermed gireffektiviteten og levetiden.

4.Smooth drift og lav støy

I snekkegirreduksjoner er inngrepet mellom ormehjulet og ormen veldig jevn, og reduserer dermed støy. Videre produseres moderne ormegirreduksjoner vanligvis ved hjelp av CNC-maskinverktøy, noe som sikrer den grunnleggende dimensjonale nøyaktigheten og tannprofilpresisjonen til ormen og ormehjulet, og reduserer vibrasjoner og støy betydelig under drift.

For eksempel er SGRs snekkegirreduksjonssnekke laget av 20CrMnTi, karburert og bråkjølt, deretter slipt, og ormehjulet er konstruert av høyytelses bronselegering, noe som resulterer i langvarig slitestyrke, høy overføringseffektivitet og lang levetid.

Sammenlignet med lignende sylindriske snekke- og snekkegirpar, tilbyr den betydelig forbedret lastekapasitet og overføringseffektivitet. Den har også mekanisk selvlåsing ved høye hastighetsforhold, noe som effektivt forbedrer sikkerheten til maskineri. SGR, i samarbeid med relevante universiteter, har utført systematisk forskning på design, prosess, produksjon, montering og testing, i håp om å fremme utviklingen og promoteringen av denne innovative overføringsteknologien oppfunnet av kineserne. Monteringsdimensjonene kan byttes ut med CAVEX®-snekkegir fra et utenlandsk selskap, og nøkkeltransmisjonskomponenter kan også tilpasses.

（3） Forskjellene i bruksområder for de to reduksjonselementene

Planetgirreduksjoner er egnet for bruksområder som krever høy overføringseffektivitet, presis overføring og et lite reduksjonsforhold. Spesifikke bruksområder og utstyr inkluderer ofte: automatiserte produksjonslinjer, gravemaskiner, kraner, gruveutstyr, vindturbiner, matforedlingsutstyr, tekstilmaskineri, trykkemaskiner, etc.

Snekkegirreduksjoner er egnet for industrielle og mekaniske felt som krever stort dreiemoment, sterk selvlåsing og stort reduksjonsforhold. Spesifikke bruksområder inkluderer: kraner, vinsjer, heiser, løfteplattformer, transportbåndsystemer, pakkemaskineri, matforedlingsutstyr, kjemisk utstyr, trykkeriutstyr og en del landbruksmaskiner.

Planetgirreduksjoner og snekkegirreduksjoner har hver sine unike fordeler og aktuelle scenarier. I industrielle og mekaniske applikasjoner avhenger hvilken reduksjonsanordning som skal velges til syvende og sist av de spesifikke applikasjonsbehovene og arbeidsmiljøkravene. (Forfatter, SGR, Angie Zhang)
