Presisjonskontroll av kraftoverføring: Design og applikasjonsstrategier for planetariske reduksjonsreduksjoner

Grunnleggende konsepter og arbeidsprinsipper for Planetary Gear Reducers

Planetary girreduserende stoffer, også kjent som planetariske girkasser, er en type presisjon og høyeffektiv transmisjonsenhet. Deres primære funksjon er å redusere hastigheten og øke dreiemomentet. De er oppkalt etter sin unike "planetariske" overføringsstruktur, der kjernekomponenter roterer rundt et sentralt gir, omtrent som planeter som kretser rundt solen.

Kjernekomponenter og deres funksjoner

En stogard planetarisk redusering består av fire hoveddeler:

1. Solutstyr : Ligger i midten av girsystemet, er det kjøreutstyret. Den kobles vanligvis til motoren eller annen strømkilde og fungerer som strøminngangen.
2. Planet gir : Flere gir jevnt fordelt rundt solutstyret. Montert på planetbæreren, roterer de på sine egne akser mens de også dreier seg rundt solutstyret.
3. Planetbærer : Rammeverket som har og kobler alle planetens gir. Det er utgangsenden av Planetary Gear Reducer , levere kraft ved å få planethjulene til å dreie seg.
4. Ringutstyr : Et internt tannutstyr som omslutter alle planethjulene. Det er vanligvis fikset og fungerer som det drevne utstyret.

Arbeidsprinsipp

Arbeidsprosessen med en planetarisk redusering av planet kan oppsummeres som følger:

1. Strøminngang : En motor eller annen strømkilde driver solutstyr å rotere i høy hastighet.
2. Kraftoverføring : Roteringen solutstyr masker med omgivelsene planet gir , og får dem til å rotere på sine egne akser.
3. Rotasjon og revolusjon : Siden ringutstyr er fast, planet gir blir presset av solutstyr , noe som får dem til å dreie seg om solgirets sentrale akse mens de roterer på sine egne akser. Denne revolusjonen driver Planetbærer .
4. Strømutgang : Planetbærer's Rotasjonshastigheten er betydelig lavere enn solutstyr's hastighet, men dreiemomentet er forsterket. Derfor Planetbærer fungerer som utgangsenden, og oppnår effekten av hastighetsreduksjon og momentforsterkning.

Parameter sammenligning: planetarisk kontra andre overføringstyper

For å fremheve fordelene, er her en kort sammenligning av Planetary Gear Reducers Med andre tradisjonelle overføringstyper, for eksempel reduksjonsreduksjon av parallellaksel og ormeutstyr.

Planetary Gear Reducers: Design, Applications and Selection Guide

Planetariske reduksjonsreduksjoner har blitt en kjernekomponent i moderne presisjonsdrivsystemer på grunn av deres unike struktur og utmerkede ytelse. Å forstå deres design, applikasjonsfelt og riktige seleksjonsmetoder er avgjørende for å sikre effektiv og stabil drift av utstyr.

Applikasjonsstrategier for planetariske reduksjoner

Takket være deres høye presisjon, høye dreiemomenttetthet og kompakt størrelse, Planetary Gear Reducers Spill en kritisk rolle i forskjellige bransjer. Deres viktigste applikasjonsområder inkluderer:

• Presisjonstasjon : I automatiseringsutstyr, CNC -maskinverktøy, robotfuger, medisinsk utstyr og utskriftsmaskiner, Planetary Gear Reducers brukes til å oppnå presis hastighet og posisjonskontroll. Deres lave tilbakeslag og høy stivhet er nøkkelen til å sikre nøyaktige bevegelsesbaner og repeterbar posisjonsnøyaktighet.
• Tunge applikasjoner : I utstyr som må motstå et enormt dreiemoment, for eksempel i metallurgi, gruvedrift, konstruksjonsmaskiner (f.eks. Kraner, gravemaskiner) og vindmøller, Planetary Gear Reducers kan pålitelig overføre enorm effekt mens du reduserer størrelsen og forbedrer den totale utstyrseffektiviteten.
• Spesielle miljøapplikasjoner : Noen spesialdesignede Planetary Gear Reducers kan tilpasse seg ekstreme miljøer. For eksempel kan modeller med spesielle tetninger og smøremidler fungere stabilt under tøffe forhold som høye temperaturer, lave temperaturer, vakuum eller rene rom, og sikre kontinuiteten i produksjonslinjene.

Valgguide for Planetary Gear Reducers

Velge riktig Planetary Gear Reducer er nøkkelen til å sikre ytelsen og levetiden. Her er nøkkelparametrene og trinnene å vurdere under utvalget:

1. Resultatparameterhensyn
   • Forhold : Bestemt av ønsket utgangs- og inngangshastigheter. Det uttrykkes vanligvis som et heltallforhold (f.eks. 3: 1, 5: 1, 10: 1).
   • Rangert dreiemoment : maximum output torque that the Planetary Gear Reducer kan håndtere kontinuerlig og trygt under rangerte forhold. Det nødvendige driftsmomentet skal være mindre enn eller lik denne verdien.
   • Tilbakeslag : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Nominell utgangshastighet : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Effektivitet : ratio of output power to input power, representing energy loss. The efficiency of a single-stage Planetary Gear Reducer er vanligvis veldig høy (> 97%).
2. Monteringsmetode og grensesnitt
   • Flens og inngangsaksel : Må perfekt samsvare med motorens monteringsflens og skaftdiameter. Vanlige grensesnitttyper inkluderer sylindriske, spline eller tastede sjakter.
   • Utgangsendgrensesnitt : Velg riktig utgangsskjema basert på belastningskravene, for eksempel en fast utgangsaksel, en hul aksel med en nøkkelvei eller en flensmontert utgang.
3. Miljøfaktorer
   • Driftstemperatur : Bekreft at reduksjonen kan fungere stabilt innenfor det forventede omgivelsestemperaturområdet, og velg om nødvendig smøremidler med høy eller lav temperatur.
   • Ingress Protection (IP) -vurdering : Velg a Planetary Gear Reducer Med passende IP -rangering basert på støv- og fuktighetsforholdene i arbeidsmiljøet for å beskytte interne komponenter mot skade.

Sammenligning av viktige planetariske reduksjonsparametere

For å forstå hvordan forskjellige spesifikasjoner av Planetary Gear Reducers Møt forskjellige behov, her er en sammenligning av viktige parametere:

Resultatoptimalisering og bransjeutsikter

Den fremtidige utviklingen av planetarisk reduksjonsteknologi er nært knyttet til etterspørselen etter høy ytelse, intelligens og bærekraft. Shanghai Sgr Heavy Industry Machinery Co., Ltd.s utviklingssti bekrefter disse trendene, spesielt i kompakthet, modularitet, lav vibrasjon, lav støy , og high-end R&D .

Strategier for å optimalisere planetarisk reduseringsytelse

For å imøtekomme kravene til høyere presisjon i industrielle applikasjoner, er ytelsesoptimaliseringen av Planetary Gear Reducers Fokuserer på følgende aspekter:

1. Modulær og standardisert design :
   • Strategi : Ved å designe kjernekomponentene i Planetary Gear Reducer (For eksempel girsettet, huset) På en modulær måte kan produkter med forskjellige girforhold, dreiemomenter og monteringsmetoder raskt settes sammen. Dette forkorter tilpasningstiden betydelig og reduserer produksjonskostnadene. Shanghai Sgr Heavy Industry Machinery Co., Ltd. følger denne bransjetrenden, og integrerer dette konseptet i sin produktlinje for å forbedre produksjonseffektiviteten og markedets respons.
   • Parameter sammenligning : Modulær design gir betydelige fordeler i leveringstid and koste sammenlignet med full tilpasning.

     	Modulære produkter	Tilpassede produkter
     	Kort leveringstid, lavere kostnad .	Lengre leveringstid, høyere kostnad .

2. Støy og vibrasjonsreduksjonsteknologi :
   • Strategi : Redusere støy og vibrasjon av Planetary Gear Reducer er nøkkelen til å forbedre ytelsen og brukeropplevelsen. Dette oppnås først og fremst ved å optimalisere Gear Tooth-profilen ved bruk av slipingsprosesser med høy presisjon (for eksempel Shanghai SGRs firaksiske koblingskompleksprofilmaskin) og velge høyytelseshusmaterialer og dempingstrukturer. Presis montering og balansering reduserer også effektivt vibrasjonskilder.
   • Teknologisammenligning :

     	Standard anspore gir	Spiralformede gir	Presisjonsmark
     	Støy og vibrasjon større , egnet for applikasjoner med lave støykrav.	Støy og vibrasjon mindre , høyere belastningskapasitet, egnet for applikasjoner med høyt dreiemessig og høy presisjon.	Ekstremt lav støy og vibrasjon , Høyeste nøyaktighet, som representerer en kjerneteknologi for avanserte produsenter som Shanghai Sgr.

Fremtidige trender i Planetary Gear Reducer Teknologi

Basert på utviklingen av Shanghai Sgr Heavy Industry Machinery Co., Ltd., De viktigste fremtidige trender i bransjen inkluderer:

1. Intelligens og digitalisering :
   • Trend : Fremtid Planetary Gear Reducers vil være mer enn bare enkle mekaniske komponenter. Ved å integrere sensorer kan de overvåke sin egen temperatur, vibrasjon og smørestatus i sanntid, og laste opp dataene til skyen for analyse. Dette vil muliggjøre Forutsigbar vedlikehold , gir tidlige advarsler før feil oppstår, og dermed forhindrer kostbar driftsstans.
   • Relevans for Shanghai Sgr : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Lettvekt og høy integrasjon :
   • Trend : Som robotikk og automatiseringsutstyr krever mindre størrelse og lavere vekt, Planetary Gear Reducers utvikler seg til å bli mer kompakte og lettere. Nye materialer, produksjonsprosesser (for eksempel integrert støpeteknologi) og optimaliserte strukturelle design vil tillate reduksjonsmidler å oppnå mindre størrelser og lettere vekter og samtidig opprettholde høy belastningskapasitet.
3. High-Precision Manufacturing and R&D :
   • Trend : Høy presisjon er kjernen i en Planetary Gear Reducer's konkurranseevne. Å ha avansert utstyr som det innenlandske innoverte toroidale orm- og hob -måleinstrument og et FoU -team sammensatt av doktorgrad og senioringeniører er nøkkelen til å forbedre produktnøyaktigheten og bygge en teknologisk vollgrav. Suksessen til Shanghai Sgr Heavy Industry Machinery Co., Ltd. er et vitnesbyrd om det langsiktige investeringen i high-end utstyr og talent.

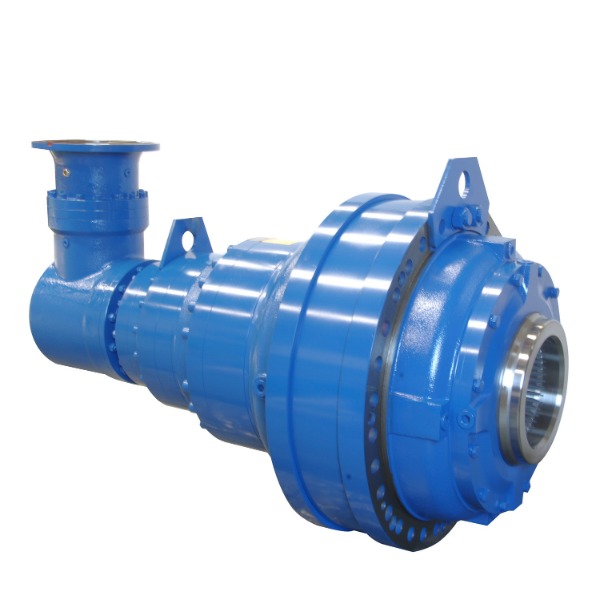

Flens inngang rett vinkel stort utgangsmoment planetarisk girkasse med motor
