Hva er prinsippene og egenskapene til planetariske reduserende stoffer?

I den store familien av reduksjonsmaskiner, Planetary Gear Reducers er mye brukt i servo, trinn, DC og andre overføringssystemer på grunn av deres lille størrelse, høy overføringseffektivitet, bred reduksjonsområde, høy presisjon og mange andre fordeler. Funksjonen til en planetarisk redusering er å redusere hastigheten, øke dreiemomentet og redusere belastningen/motorisk øyeblikk av treghetsforhold under forutsetningen om å sikre presis overføring.

I produktsystemet til SGR, en av de ledende planetariske reduksjonsprodusentene, er Planetary Gear Reducer også et av "stjerneproduktene". N -serien Planetary Gear Reducer utviklet og produsert av SGR bruker 20Crmnti forgasset og slukket girsliping, med flere tenner for å dele belastningen, stabil og pålitelig drift, høy mekanisk effektivitet og andre fordeler. Allerede i 2009 har N-serien Planetary Gear Reducer vunnet "førstepremien for vitenskapelige og teknologiske prestasjoner i Gear Industry" -sertifikatet fra China Gear Professional Association det året, og ble også anerkjent som et "Shanghai høyteknologisk prestasjonstransformasjonsprosjekt", og fikk et oppfinnelsespatent.

(1) Overføringsprinsippet for planetarisk redusering

Den grunnleggende overføringsstrukturen til planetarisk redusering er delt inn i 4 deler:

① Solutstyr: Ligger i midten av det planetariske girsystemet, koblet til motorutgangsakselen.

② Planetary Gear: roterer rundt solutstyret, vanligvis med flere planetariske gir for å sikre jevn belastningsfordeling.

③ Planetbærer: Støtter planetariske gir, vanligvis koblet til utgangsakselen.

④ Ytre ringgir: Planetariske gir med det ytre ringgiret for å overføre strøm til utgangsakselen.

Drivingkilden til planetarisk reduksjonsstarter starter solutstyret med direkte forbindelse, og Sun Gear driver planetariske gir samlet på den planetariske utstyrsbæreren. Hele planetariske girsystemet roterer automatisk langs det ytre ringgiret, og planetarien forbinder utgangsakselen for å oppnå formålet med retardasjon. Et høyere reduksjonsforhold krever at flere sett med scenehjul og planetariske tannhjul multipliseres og akkumuleres.

(2) Retardasjonsegenskaper ved planetariske reduserende stoffer

en. Høyt dreiemoment, sterk belastning: Sammenlignet med tradisjonell parallell giroverføring har planetarisk redusering fordelene med høyt dreiemoment og kompakt struktur. Tradisjonelle gir er drevet av ekstrudering av svært få punktkontaktflater mellom to gir, og alle belastninger er konsentrert på svært få girkontaktoverflater, noe som lett forårsaker friksjon og brudd mellom gir. Planetary Gear Reducer har flere større områder og 360-graders jevn belastning på girkontaktoverflater. Flere giroverflater bærer øyeblikkelig øyeblikkelig påvirkningsbelastning, noe som gjør at den mer kan motstå virkningen av høyere dreiemoment, og kroppen og lagerdelene vil ikke bli skadet eller ødelagt på grunn av høye belastninger.

b. Kompakt struktur og liten størrelse: Sammenlignet med tradisjonelle girreduksjonsmidler, har planetariske reduksjonsmidler fordelene med kompakt struktur og liten størrelse; Reduksjonsforholdet mellom tradisjonelle girreduksjonsmidler må genereres av den flere verdien av antall gir, og det er en viss avstand mellom de store og små girene, så girkassen har en stor plass å få plass til! For å oppnå et høyt reduksjonsforhold, er det nødvendig å koble til og kombinere mer enn to reduksjonsgirkasser, noe som resulterer i et veldig stort volum og vekt. Strukturen til planetarisk redusering av planet kan gjentatte ganger kobles til i henhold til det nødvendige antall seksjoner, og flere seksjoner kan kombineres separat. Planetary Gear Reducer har en kompakt struktur, liten størrelse, lett vekt og lett utseende, og applikasjonsscenariene er mer forskjellige.

c. Høy effektivitet og lav støy: Sammenlignet med tradisjonelle girreduksjonsmidler, har planetariske reduksjonsmidler fordelene med høy effektivitet og lav støy; Planetary Gear-kombinasjonen har en unik flerpunkts ensartet passform, og den lysbue-omsluttende strukturen til den ytre girringen gjør at den ytre girringen og planetariske utstyret er nært kombinert, og girene har en høy grad av passform. I tillegg til å forbedre effektiviteten til planetarisk redusering, kan selve utformingen oppnå høy presis posisjonering. I tillegg, ved å mesh flere planetariske tannhjul med den ytre girringen samtidig, reduserer planetariske reduseringsbelastningen belastningen på et enkelt gir, og reduserer dermed støy.

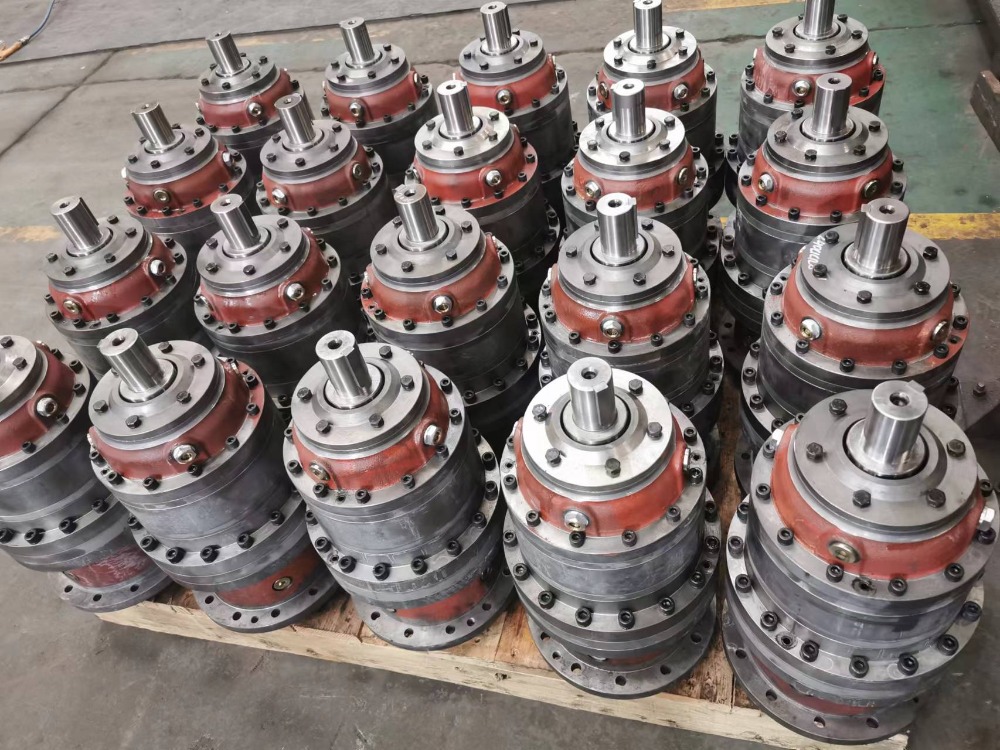

(3) Mekaniske parametere for SGRs N -serie Planetary Gear Reducer

De mekaniske parametrene til N -serien Planetary Gear Reducers utviklet og produsert av SGR er som følger:

· Spesifikasjoner for ringutstyr: 200 ~ 885mm

· Utgangsmomentområde: T2≤540000n.m

· Hastighetsforhold: I ≥3

· Modulær design, serialiserte spesifikasjoner og spesialisert produksjon

· Inngangsenden har runde hull, splinehull, runde sjakter, indre eller eksterne spline -sjakter, ekstra flenser, bremser osv., N -serien planetariske reduserende stoffer er egnet for hydrauliske motorer eller elektromagnetiske motorer osv.;

· Utgangstypen har runde sjakter, hule aksler, hule aksler med ekspansjons disker, indre eller eksterne splineaksler, ekstra tilkoblingsplater, gir, flenser osv.;

· Det er mange matchende tilbehør, for eksempel kjøle- og smøringsenheter, sjekkventiler osv., Og brukerne kan velge matchende tilbehør i henhold til deres behov.

I tillegg er produktposisjonen til SGRs N -serie Planetary Gear Reducer: "Bytte ut importerte lignende reduksjonsmidler" (det kan erstattes med lignende produkter av merker som Brevni, Dynamic, Rossi, Bonfilioli, etc.). Designkonseptet og produksjonsteknologien synkroniseres med noen europeiske land. På grunn av lokaliserte tjenester har det blitt anerkjent av brukere innen industrielle felt som byggemaskiner, Ship Auxiliary Machinery, Mining Machinery, Textile Printing og Dyeing Machinery med god kostnadsytelse. (Forfatter: Sgr, Angie Zhang)
