Hva er typene og egenskapene til reduksjonsmidler?

I kraftoverføringsbransjen, Reducer er en reduksjonsoverføringsenhet som samsvarer med hastigheten og overfører dreiemoment mellom prime mover og arbeidsmaskinen eller aktuatoren. Det er mye brukt i forskjellige bransjer, inkludert ingeniørmaskiner, skipsmaskiner, gruvemaskiner, tekstilprinting og fargestoffmaskiner, metallurgisk industri, skipsbyggingsindustri, petrokjemisk maskineri, lett industriell maskineri, ingeniørmaskiner, landbruksmaskiner, konstruksjonsmaskiner, etc.

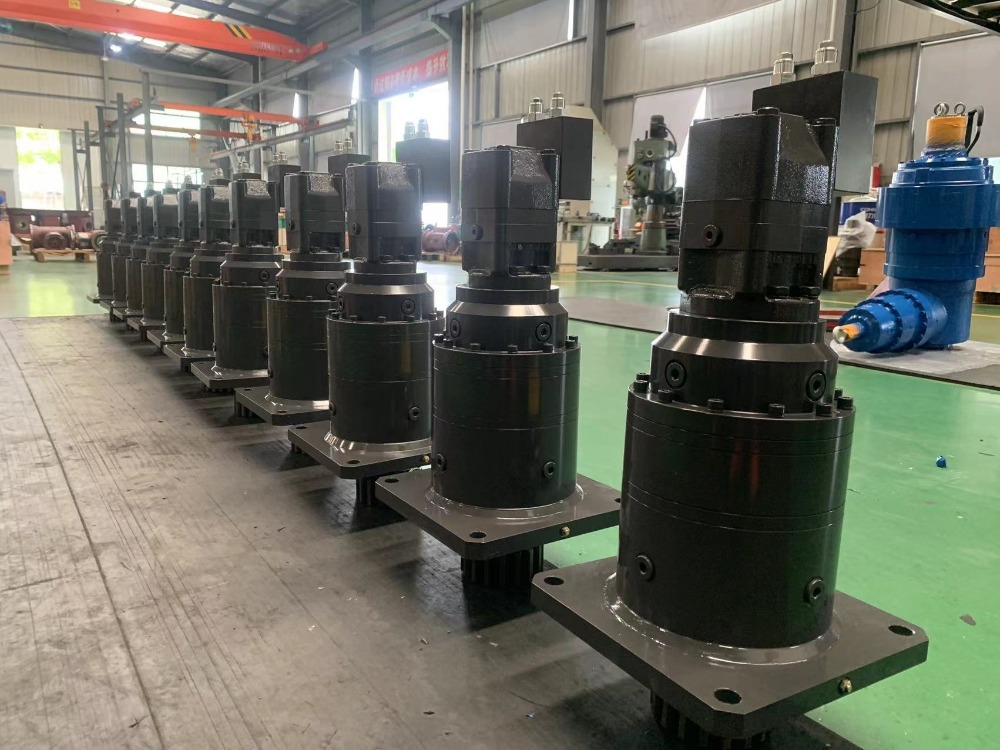

Hovedproduktene fra planetarisk reduseringsfabrikk -SGR inkluderer: planetariske girreduserende stoffer, toroidale ormreduserende stoffer, kombinerte reduksjonsmidler, sylindriske ormreduksjonsmidler, små reduksjonsmotorer, etc. Disse reduksjonsmidlerne tilhører kategorien gir reduksjonsredusere, og er mekaniske enheter som oppnår avtagelse og Torque øker gjennom forskjellige utstyr.

Gearreduserende er den mest brukte typen reduksjon. Inne i girkassen til girreduseren drives hvert gir for å redusere hastigheten. Girreduseren er sammensatt av girpar på hvert nivå. For eksempel driver et lite gir et stort gir for å oppnå mekanisk retardasjon. Hvis en struktur på flere nivåer brukes, kan den mekaniske retardasjonseffekten økes kraftig, og dreiemomenteffekten kan økes.

I henhold til antall overføringsstadier kan reduksjonsmidler deles inn i en-trinns og flertrinns reduksjonsanlegg; I henhold til formen på tannhjulene kan de deles inn i sylindriske girreduksjonsmidler, reduksjonsmidler for skråutstyr og koniske og sylindriske girredusatorer; I henhold til overføringsoppsettet kan de deles inn i utvidede, splittede og koaksiale reduksjonsmidler.

Generelt er de vanlige klassifiseringene og egenskapene til reduksjonsmaskiner som følger:

(1) En-trinns sylindrisk girredusering

Strukturen til en en-trinns sylindrisk girredusering er relativt enkel, bestående av et par sylindriske tannhjul, lett å produsere og vedlikeholde. Girtennene kan være spur, spiralformet eller sildebein, det aktuelle reduksjonsforholdsområdet er 3-10, og overføringsnøyaktigheten er gjennomsnittlig.

(2) Dobbeltstads sylindrisk girredusering

En dobbeltstadium sylindrisk girredusering er en girredusering som oppnår et større reduksjonsforhold ved å mesh to-trinns sylindriske gir. Sammenlignet med en en-trinns sylindrisk girredusering, kan en dobbeltstadium sylindrisk girredusering gi et større reduksjonsforhold og høyere momentutgang, og er egnet for applikasjoner som krever et større reduksjonsforhold og høyt momentutgang. Det er tre typer dobbelttrinns sylindriske girreduserende stoffer: utvidelsestype, delt type og koaksial type. Det gjeldende reduksjonsforholdsområdet er 8-60, og overføringsnøyaktigheten er gjennomsnittlig.

(3) En-trinns avfelt redusering av gir

En en-trinns avgrense redusering er en mekanisk enhet som oppnår retardasjon og momentøkning gjennom meshing av et par skrågir. Sammenlignet med sylindriske girreduksjonsmidler, brukes skråutstyrsredusatorer hovedsakelig til å endre overføringsretningen og oppnå retardasjon samtidig. Det aktuelle reduksjonsforholdet for et enkeltstadiums avskjæringsredusering er 8-10. Overføringsforholdet skal ikke være for stort til å redusere størrelsen på skråutstyret og lette behandlingen. En-trinns avfelt girredusering brukes til overføringer der to akser krysser hverandre.

(4) Bevel og sylindrisk girredusering

Det gjeldende reduksjonsforholdet for skråpen og sylindrisk girredusering er 8-40. Bevelgir er anordnet i høyhastighets stadium for å redusere størrelsen på skrågir. Bevelgir kan være rette tenner eller buede tenner. Sylindriske gir er stort sett spiralformede tenner, som kan oppveie en del av den aksiale kraften til skrågir. Volumet er relativt stort, og overføringsnøyaktigheten er gjennomsnittlig.

(5) Orm girreduserende

En ormeutstyrsredusering er en vanlig overføringsenhet som oppnår retardasjon og momentøkning gjennom meshing av ormen og ormhjulet. En-trinns ormredusering er egnet for et reduksjonsforhold på 10-80. Hovedfunksjonen er at den har en omvendt selvlåsende funksjon og kan ha et større reduksjonsforhold. Inngangsakselen og utgangsakselen er ikke på samme akse eller på samme plan.

Imidlertid er den generelt stor i størrelse og har lav overføringseffektivitet. Worm Gear Reducer er egnet for anledninger med lav presisjon og intermitterende arbeid.

(6) Planetary Gear Reducer

En planetarisk redusering er en svært effektiv overføringsenhet som oppnår retardasjon og momentøkning gjennom et planetarisk girsystem. Det har fordelene med høy effektivitet, høy momentutgang, lav støy og kompakt design. Reduksjonsforholdet på en trinn er generelt ikke mindre enn 3, og maksimum er generelt

Ikke mer enn 10. Sammenlignet med andre reduksjonsmidler, har planetariske reduksjonsmidler egenskapene til høy stivhet, høy presisjon, høy overføringseffektivitet, høy dreiemoment og liten størrelse. De fleste av planetariske girreduksjonsmidler er installert på trinnmotorer og servomotorer for å redusere hastigheten, øke dreiemomentet og matche treghet.

Ovennevnte 6 typer reduksjonsmidler tilhører alle kategorien girreduksjon, men de har unike strukturelle egenskaper og er egnet for forskjellige applikasjonsscenarier. Planetary Gearbox Factory SGR minner deg om at når du velger en girredusering, bør du omfattende vurdere reduksjonsforholdet, overføringseffektiviteten, arbeidsstøy, belastningskapasitet, rombegrensninger og selvlåsingsevne i visse scenarier som kreves i faktiske applikasjoner. (Forfatter: SGR, Angie Zhang)
